حسگر سنجش اکسیژن خون MAX30102

۵۳,۳۷۴ تومان

موجود در انبار
شناسه محصول: MAX30102

براي سفارش تعداد بالاي محصول و استعلام قيمت با شماره هاي فروشگاه تماس بگيريد يا در تلگرام یا واتساپ با ما در تماس باشيد.

موجود در انبار

توضیحات

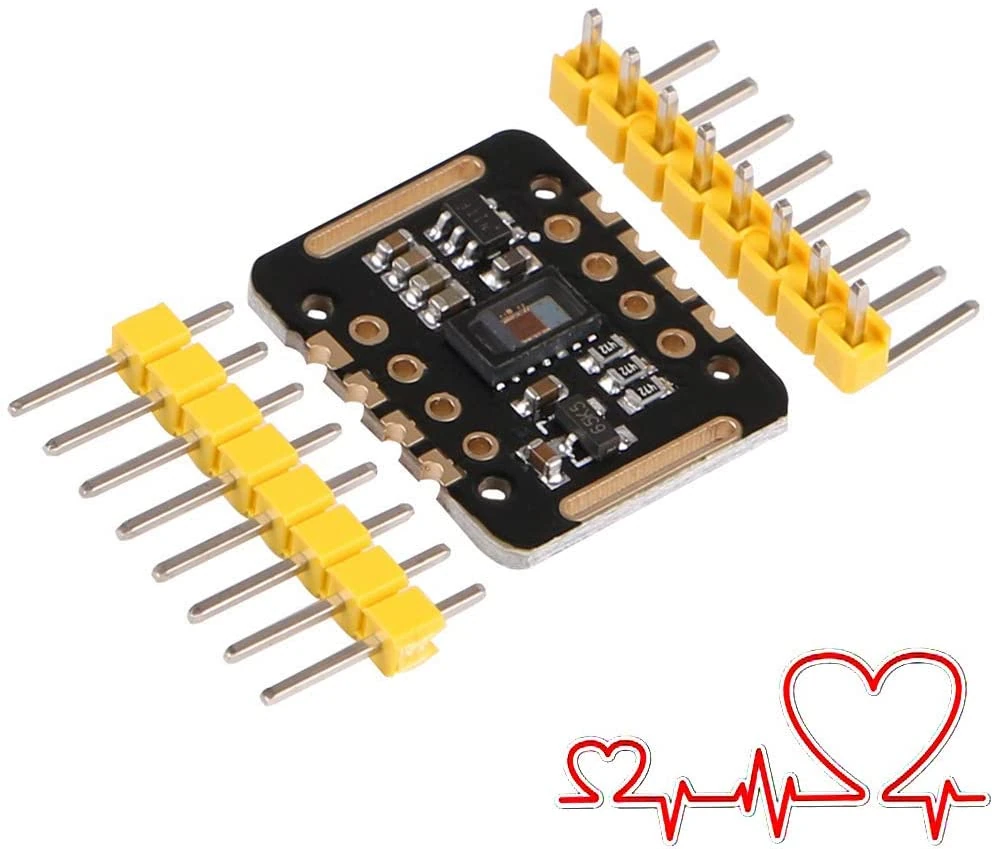

حسگر سنجش اکسیژن خون (MAX30102 Blood Oxygen Sensor)یک ماژول حسگر زیستی پالس اکسایش و ضربان قلب یکپارچه است. این یک چراغ قرمز و یک چراغ مادون قرمز ، ردیاب عکس ، اجزای نوری و مدار الکترونیکی با سر و صدای کم با سرکوب نور محیط ادغام شده است.

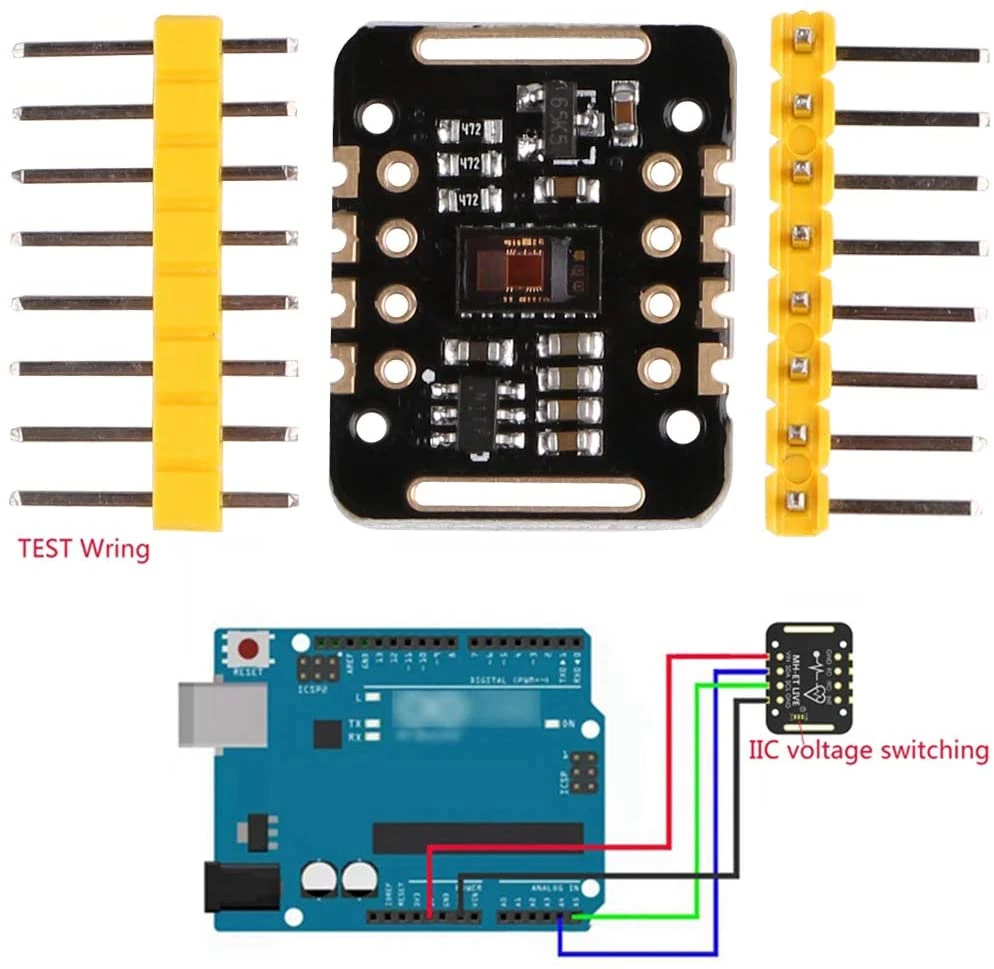

حسگر سنجش اکسیژن خون(MAX30102 Blood Oxygen Sensor) دارای منبع تغذیه 1.8 ولت و منبع تغذیه جداگانه 5.0 ولت برای LED های داخلی برای ضربان قلب و جذب اکسیژن خون در دستگاه های پوشیدنی ، پوشیده از انگشتان ، گوش و مچ دست است. رابط ارتباطی سازگار با I2C استاندارد می تواند مقادیر جمع آوری شده را برای ضربان قلب و محاسبه اکسیژن خون به برد آردوینو و سایر میکرو کنترلرها منتقل کند.
– علاوه بر این ، تراشه همچنین می تواند ماژول را از طریق نرم افزار خاموش کند ، جریان آماده به کار نزدیک به صفر است و منبع تغذیه همیشه حفظ می شود. این تراشه به دلیل عملکرد عالی ، در تلفن های همراه سری Galaxy S سامسونگ بسیار مورد استفاده قرار می گیرد.
– در مقایسه با نسل قبلی MAX30100 ، تراشه برای از بین بردن دخالت نور خارجی و داخلی ، یک پوشش شیشه ای را در خود جای داده و از بهترین عملکرد قابل اطمینان برخوردار است.



توضیحات اصلی:

– روش حل کننده نور: اندازه گیری پالس و اشباع اکسیژن خون با استفاده از بافت انسانی باعث ایجاد انتقال مختلف در هنگام ضربان رگ های خونی
– منبع نور: طول موج مشخصی از دیود تابش دهنده نور انتخابی برای اکسی هموگلوبین (H bO2) و هموگلوبین (Hb) در خون شریانی.
– انتقال به یک سیگنال الکتریکی تبدیل می شود: تغییر در حجم پالس شریانی باعث تغییر در انتقال نور می شود. در این زمان ، متغیر فوتوالکتریک نور منعکس شده را از بافت انسان دریافت می کند ، آن را به یک سیگنال الکتریکی تبدیل می کند و آن را تقویت و خروجی می دهد.

دیتاشیت سنسور در این لینک











مشخصات فنی محصول

ویژگی های محصول

پارامترهای اصلی:

طول موج اوج LED: 660nm / 880nm
ولتاژ منبع تغذیه LED: 3.3 ~ 5V
نوع سیگنال تشخیص: سیگنال بازتاب نور (PPG)
رابط سیگنال خروجی: رابط I2C
ولتاژ رابط ارتباطی: 1.8 ~ 3.3V ~ 5V (اختیاری)

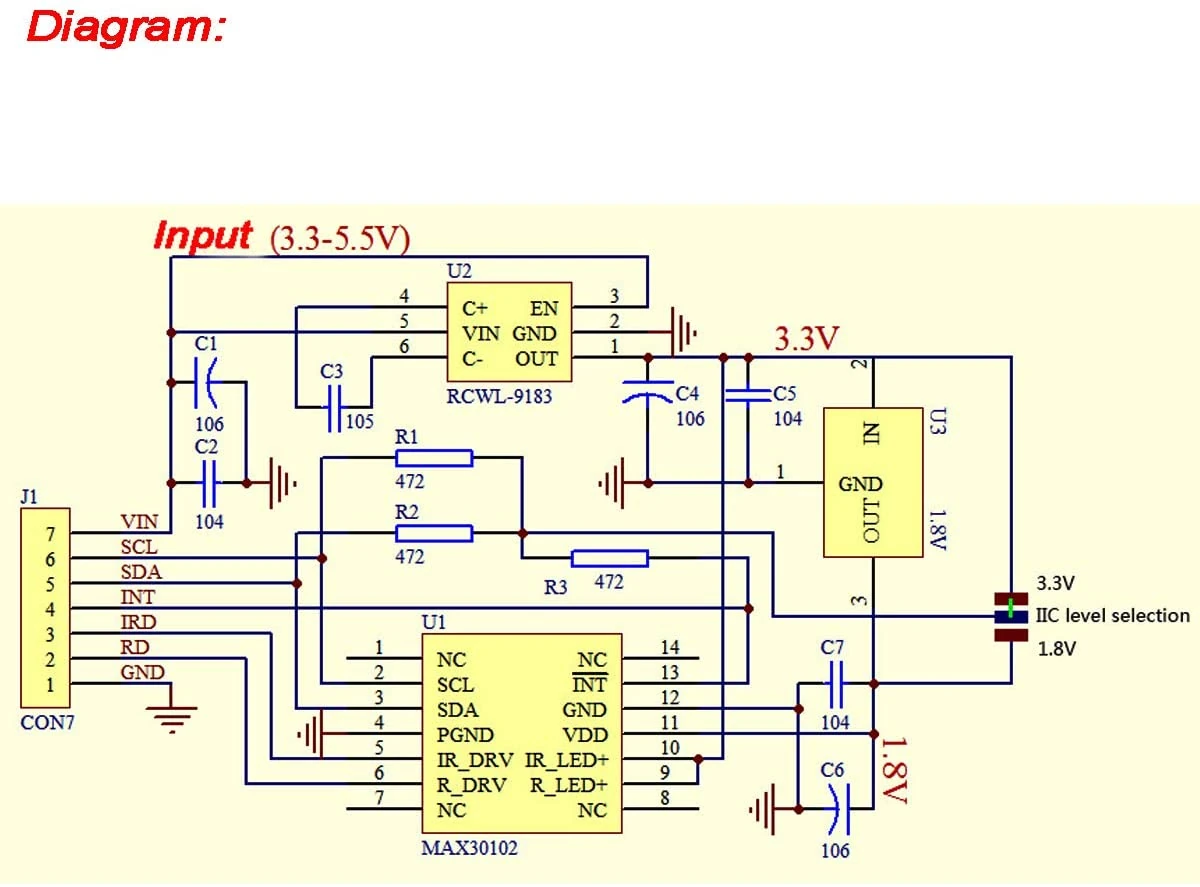

توضیحات پین:

VIN: ترمینال ورودی اصلی 1.8-5V
پد 3 بیتی: بسته به ولتاژ اصلی پین ، سطح کشش اتوبوس را انتخاب کنید ، 1.8v یا 3_3v را انتخاب کنید (این ترمینال شامل 3.3 ولت و بالاتر است)
SCL: ساعت متصل به اتوبوس I2C؛
SDA: داده های متصل به اتوبوس I2C.
INT: پین قطع تراشه MAX30102.
RD: پایانه زمین RED LED تراشه MAX30102 ، به طور کلی متصل نیست.
IRD: زمین IR از تراشه MAX30102 به طور کلی متصل نیست.
GND: سیم زمین.
