bluetoothe arduino

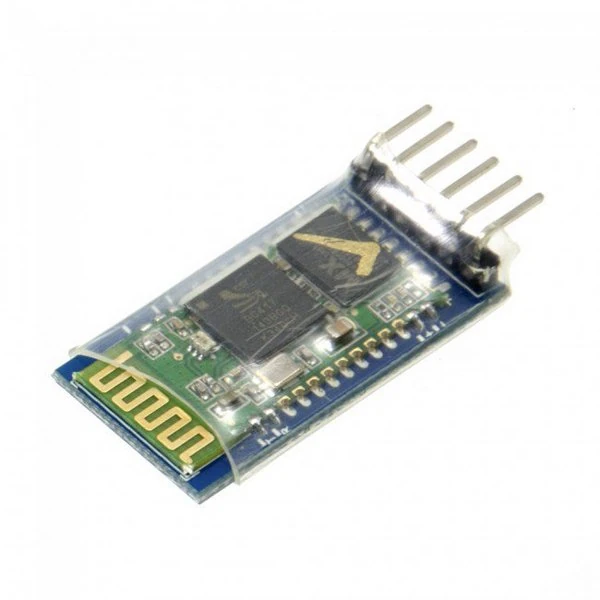

ماژول بلوتوث HC-05

۳۷,۵۰۰ تومان

موجود در انبار
شناسه محصول: hc-05 module

براي سفارش تعداد بالاي محصول و استعلام قيمت با شماره هاي فروشگاه تماس بگيريد يا در تلگرام با ما در تماس باشيد

توضیحات

بلوتوث را به پروژه خود اضافه کنید با ماژول بلوتوث HC-05 و دسترسی به یک خط ساده Rx / Tx از طریق پروتکل بلوتوث کلاسیک. ماژول HC-05 خود را بر روی تخته شکست خورده نصب می کند که آسان، ناپایدار ۰٫۱ “سربرگ برای Power، Ground، TX، RX، و پین های فعال را فراهم می کند. همچنین صفحه ی Breakout یک تنظیم کننده ۳٫۳V را فراهم می کند، بنابراین شما می توانید آن را با ۵V قدرت از آردوینو یا دیگر هیئت مدیره ۵V

 Tx / RX – HC-05 به عنوان یک خط لوله سریال TX / RX شفاف طراحی شده است که به دستگاه اجازه می دهد تا از طریق یک اتصال بی سیم ارتباط برقرار کند. توسط پشته نرم افزار بلوتوث ساخته شده است که بر روی ماژول HC-05 ساخته شده است.
با استفاده از HC-05 در محدوده ۱۰ متر شما می توانید اطلاعات سریال را به سهولت ارسال کنید .
حالت فرمان AT – شما می توانید به راحتی وارد فرمان AT با استفاده از دکمه های جانبی متصل به پین ​​۳۴ از ماژول.
Range of Baud Rates – HC-05 شما به طور پیش فرض از ۹۶۰۰ استفاده می کند اما می تواند بالاتر باشد. برای تغییر آن، شما باید از دستورات مرتبط AT استفاده کنید..

با استفاده ازماژول  HC-05 در پروژه خود

شروع به کار با HC-05، ساده بودن اتصال آن به میکروکنترلر شما، تنظیم آن با استفاده از دستورات ساده AT و سپس اتصال آن با سایر دستگاه های بلوتوث است

HC05 و HC06 ولت ۳٫۳ هستند ، با این حال برای ارتباط و استفاده  از پین KEY با ۵ ولت ARDUINO UNO راه اندازی کنید .

بعضی از HC-05 ها با یک دکمه درون جعبه ای که به پین ​​۳۴ از ماژول HC-05 متصل است به حالت فرمان AT وارد می شوند، در حالیکه دیگران پین را به هدر می برند. ما با استفاده از هر دو نسخه هیئت مدیره در آموزش بلوتوث ما تحت پوشش قرار داده ایم

راهنمای کامل ما برای استفاده از ماژول بلوتوث HC-05.

تفاوت های کلیدی بین مدل HC-05 و HC-06
HC-05 را می توان به عنوان یک دستگاه Master یا Slave  پیکربندی کرد، در حالی که HC-06، می تواند به عنوان یک دستگاه فرعی استفاده شود.

مشخصات فنی
پروتکل بلوتوث: مشخصات بلوتوث v2.0 + EDR
فرکانس: باند ۲٫۴GHz ISM
مدولاسیون: GFSK (جابجایی فرکانس گاوسین)
قدرت انتشار: ≤۴dBm، کلاس ۲
حساسیت: ≤ -۸۴dBm در ۰٫۱٪ BER
سرعت: آسنکرون: ۲٫۱Mbps (حداکثر) / ۱۶۰ کیلوبیت بر ثانیه، همزمان: ۱ مگابیت در ثانیه / ۱ مگابیت در ثانیه
امنیت: تأیید اعتبار و رمزگذاری
پروفیل: پورت سریال بلوتوث
منبع تغذیه: + ۳٫۳VDC 50mA
