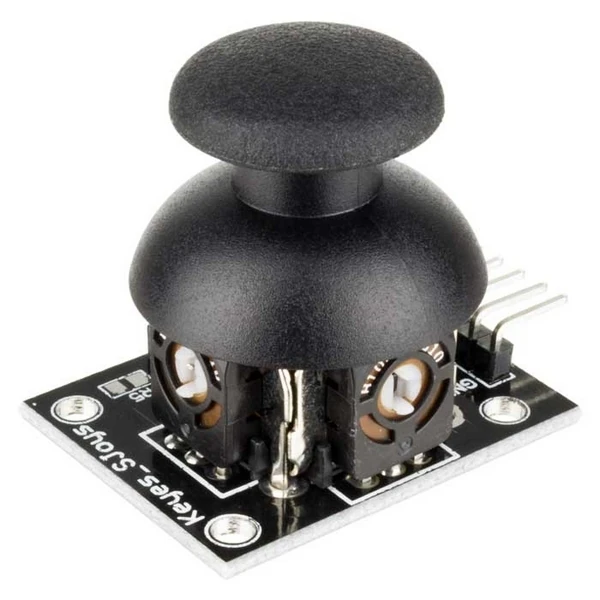

جوی استیکJOYSTEAK XY

این ماژول ترکیبی از دو پتانسیومتر و یک سوئیچ فشاری را به یک بسته مکانیکی جامد با گنبد انگشت شست ارگونومی می دهد. ایده آل برای کنترل موتور، servos، و غیرهپتانسیومترها موقعیت جوی استیک را در دو بعد جابجا می کنند و دکمه به فشار پایین پاسخ می دهد. چشمه ها جیاسکاتور را به سمت مرکز می برند. این جوی استیک حرکت صاف، سیال، پاسخ قوی و یک رابط مستقیم را فراهم می کند. 5 پین در هیئت مدیره وجود دارد: VCC، GND، X، Y و Button. ماژول را با استفاده از منبع تغذیه 5V با VCC و GND وصل کنید. وضعیت جوی استیک از پین X، Y و utton قابل خواندن است. هنگام استفاده از منبع تغذیه 5V، خروجی آنالوگ پیش فرض برای X، Y 2.5V است. با جهت فلش، ولتاژ به 5 ولت میرسد و در جهت مخالف به 0V میرسد. این ماژول از منبع تغذیه 5 ولت استفاده می کند. PS2 ماژول خروجی آنالوگ دو کاناله و یک کانال خروجی دیجیتال را تنظیم می کند، مقدار خروجی به ترتیب مربوط به جبران محور (X، Y)، نوع آن آنالوگ است؛ دکمه نشان می دهد که آیا کاربر در محور Z، مقدار دیجیتالی سوئیچینگ نوع فشار داده شده است. ماژول یک شاخص قدرت یکپارچه که وضعیت کار را نشان می دهد. قابل اجرا بر روی پانل هیئت مدیره گسترش سنسور آردوینو.

دکمه برای دریافت یک پورت IO دیجیتال

ایکس

افست X محور، استفاده از پورت IO آنالوگ خوانده شده است

ی

جبران محدوده Y، استفاده از پورت آنالوگ IO خوانده می شود
