امپلی فایر

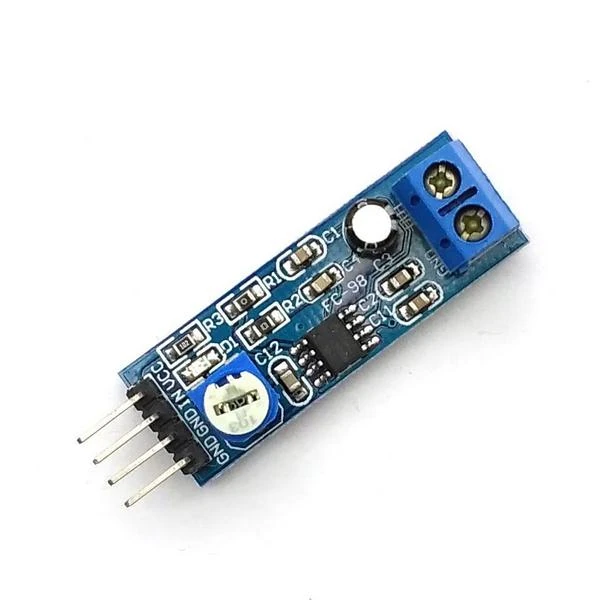

آمپلی فایر مینی LM386

۳۳,۷۵۹ تومان

موجود در انبار
شناسه محصول: lm386-amplifier

آمپلی فایر مینی LM386 با قابلیت تنظیم گین

براي سفارش تعداد بالاي محصول و استعلام قيمت با شماره هاي فروشگاه تماس بگيريد يا در تلگرام با ما در تماس باشيد

موجود در انبار

توضیحات

اگر پروژه شما نیاز به تقویت کننده صوتی داشته باشد، این ماژول باید مفید باشد. این یک مینیاتور برای پروژه های آماتور است. به سادگی یک بلندگوی 4-8 اهم را وصل کنید و صدا را تقویت کنید. این می تواند با کیت گیرنده FM یا ماژول موسیقی WTV020SD-16P استفاده شود. شما قطعا می توانید از این ماژول برای پروژه های موسیقی دیگر نیز استفاده کنید. بر اساس تقویت کننده صوتی محبوب LM386-1، این ماژول کوچک PCB می تواند 300 مگاوات قدرت صوتی را فراهم کند. به راحتی برای هر 20 (26dB) و یا 200 (46dB) افزایش سودمند است.

پین 1 و 8 از تراشه تقویت کننده LM386 برای تنظیم تقویت کننده استفاده می شود. اگر آنها باز (unconnected) باقی مانده باشند، مقاومت توسط یک مقاومت داخلی به 20 (26 دسی بل) تنظیم می شود. اگر یک خازن 10 ولت بین پین ها 1 و 8 متصل شود، مقاومت داخلی به دور می زند و افزایش به 200 (46 دسی بل) تنظیم می شود. یک مقاومت خارجی می تواند برای جابجایی در هر نقطه بین آن استفاده شود.

این ماژول دارای خازن و مقاومت خنثی صفر در سری بین پین 1 و 8 است، به طوری که افزایش به 200 تنظیم می شود. اگر شما نیاز به افزایش بیشتر (به عبارت دیگر تقویت کننده حساس کمتر) شما می توانید غیر جوش لحیم کاری صفر اهم مقاومت R1، و یا به سادگی آن را در نیمه wit یک جفت کوچک از قطر مورب یا فلاش برش. فقط مراقب باشید که دیگر اجزاء در هیئت مدیره آسیب نبینید.



مشخصات فنی محصول

ویژگی ها

ولتاژ کار: 4V-15V
امپدانس پشتیبانی: 4-32 اهم
بلندگو پشتیبانی: 0.5W-25W
قدرت خروجی: 750 مگاوات (حداکثر)

مشخصات

گین = 200
بلوک سیم کشی بلندگو
مقاومت بر روی برد 10K متغیر، می توانید حجم را با آن تنظیم کنید.
شاخص قدرت برقی
پین تراشه منجر می شود، می تواند به طور مستقیم سیگنال صوتی ورودی
ولتاژ کار: 4 ~ 12V
اندازه: 41 x13 میلیمتر
