tcs3200

سنسور تشخیص رنگ TCS3200

۷۴,۱۲۰ تومان

موجود در انبار
شناسه محصول: tcs3200 module

سنسور تشخیص رنگ TCS3200

براي سفارش تعداد بالاي محصول و استعلام قيمت با شماره هاي فروشگاه تماس بگيريد يا در تلگرام با ما در تماس باشيد

موجود در انبار

توضیحات

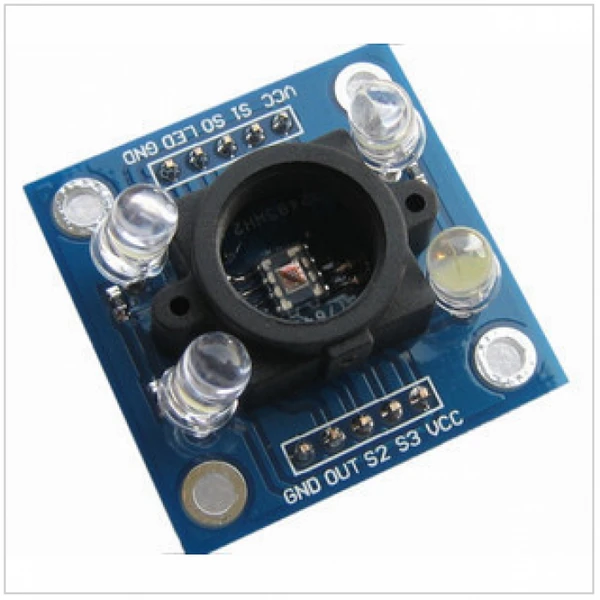

ماژول سنسورتشخیص رنگ TCS3200 یک آشکارساز رنگ کامل با تراشه TAOS TCS3200 و 4 LED روشن است. TCS3200 می تواند تقریبا تمام رنگ ها را تشخیص دهد. این را می توان در برنامه های کاربردی مانند خواندن خطوط آزمون، مرتب سازی بر اساس رنگ، تشخیص نور محیط زیست و کالیبراسیون استفاده کرد.

فرکانس خروجی مقیاس قابل برنامه ریزی به طور مستقیم با میکروکنترلرها ارتباط برقرار می کند.

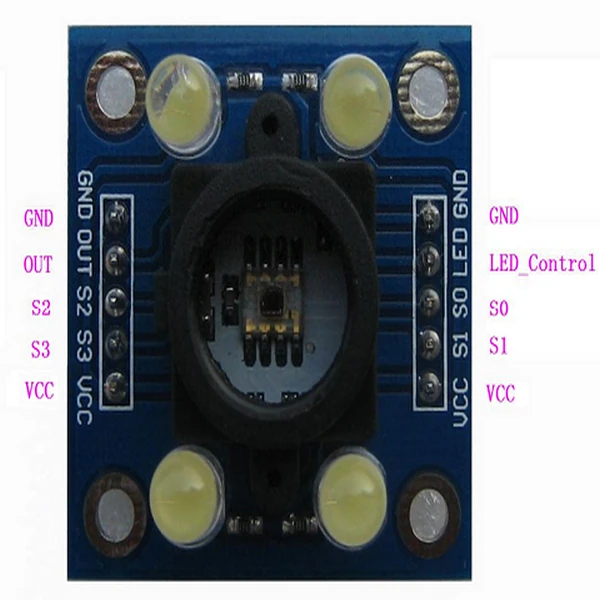

از آنجا که تراشه TCS3200 یک تراشه کوچک SMD است و با استفاده از تراشه های سطح، سخت به طرح های اولیه می پردازد. بنابراین ما یک ماژول کوچک ساخته ایم که دارای تراشه TCS3200، چهار LED سفید، مدار کنترل LED و چندین جزء اساسی دیگر در یک PCB است. این ماژول اتصال تمام خط در هدر مرد 0.1inch است. این باعث می شود که با تخته های میکروکنترلر ارتباط برقرار کنید. چراغ های سفید نور را بر روی شی که در مقابل سنسور قرار می گیرد، پرتاب می کند. برای بهترین عملکرد، جسم باید 1 اینچ از LED ها قرار گیرد تا پرتو هر چهار LED در یک نقطه همگرا شود (و چهار نقطه نور متمایز بر روی جسم). یک سوکت ورودی / خروجی MCU می تواند برای روشن و خاموش کردن چراغ استفاده شود.





مشخصات فنی محصول

مشخصات فنی

ولتاژ منبع تغذیه: 2.7V – 5V
رابط: TTL دیجیتال
اندازه: 28.4 میلیمتر x 28.4 میلی متر
