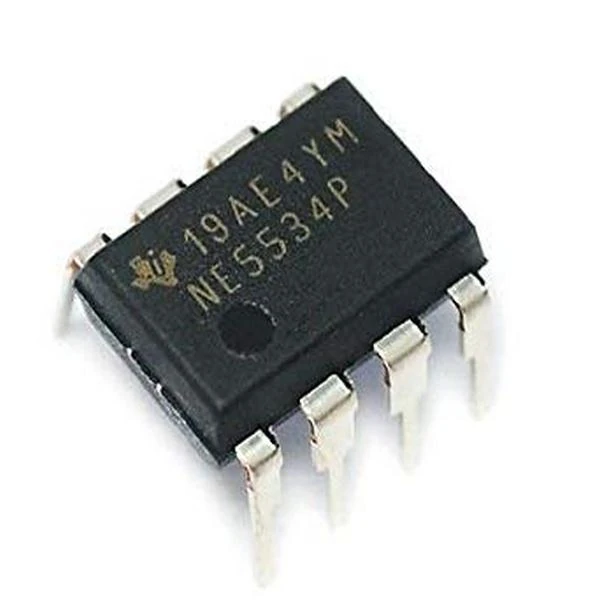

NE5534P اورجینال

سازنده: Texas Instrument
دسته بندی محصولات: تقویت کننده های عملیاتی – Op Amps
RoHS: جزئیات
سبک نصب: از طریق سوراخ
بسته بندی / مورد: PDIP-8
ولتاژ منبع تغذیه – حداکثر: 30 ولت
جریان خروجی در هر کانال: 38 میلی آمپر
تعداد کانال ها: 1 کانال
GBP – به دست آوردن پهنای باند محصول: 10 مگاهرتز
SR – میزان آستین: 13 V / us
CMRR – نسبت رد حالت متداول: 70 دسی بل تا 100 دسی بل
جریان ورودی جریان تعصب: 1.5 uA
ولتاژ – ولتاژ افست ورودی: 4 میلی ولت
ولتاژ منبع تغذیه – حداقل: 10 ولت
جریان منبع تغذیه: 4 میلی آمپر
حداقل دمای کارکرد: 0 درجه سانتیگراد
حداکثر دمای کارکرد: + 70 درجه سانتیگراد
خاموش کردن: خاموش بودن
سری: NE5534
بسته بندی: لوله
نوع تقویت کننده: تقویت کننده نویز کم
ویژگی ها: جبران خسارت
ارتفاع: 4.57 میلی متر
طول: 9.81 میلی متر
محصول: تقویت کننده های عملیاتی
نوع عرضه: منفرد ، دوتایی
فناوری: دو قطبی
عرض: 6.35 میلی متر
نام تجاری: Texas Instrument
ولتاژ منبع تغذیه دوتایی: +/- 9 ولت ، +/- 12 ولت
en – تراکم نویز ولتاژ ورودی: 3.5 nV / sqrt هرتز
تراکم جریان ورودی سر و صدا: 2.5 pA / sqrt Hz
حداکثر ولتاژ منبع تغذیه دوتایی: +/- 15 ولت
حداقل ولتاژ منبع تغذیه دوگانه: 5/5 ولت
ولتاژ منبع تغذیه عامل: 10 ولت تا 30 ولت ، +/- 5 ولت تا +/- 15 ولت
نوع محصول: Op Amps – آمپلی فایرهای عملیاتی
تعداد کارخانه بسته: 50
زیرشاخه: IC های تقویت کننده
ولتاژ افزایش dB: 100 ولت / میلی ولت
وزن واحد: 0.015535 اونس
