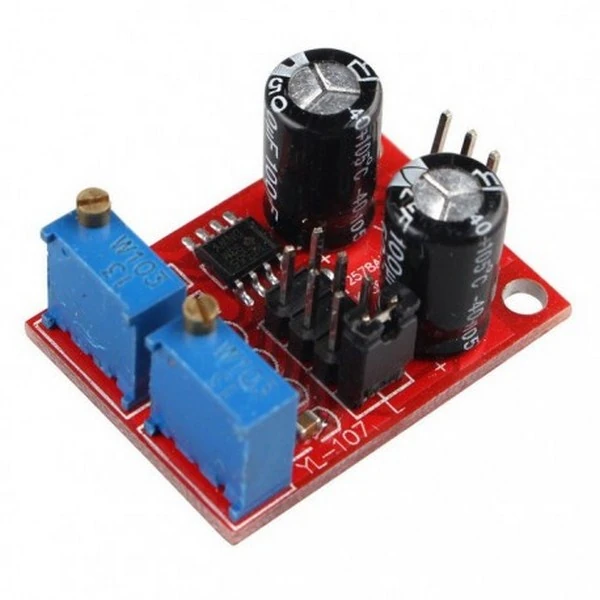

ماژول تایمر و مولدپالس NE555

امکانات:

ولتاژ ورودی: 5V-15VDC. هنگامی که منبع تغذیه 5 ولت است، جریان خروجی می تواند حدود 15 آمپر باشد؛ وقتی که منبع تغذیه 12 ولت، جریان خروجی می تواند 35 مگاوات باشد
جریان ورودی:> = 100MA
دامنه خروجی: 4.2V V-PP تا 11.4V V-PP. (ولتاژ ورودی مختلف، دامنه خروجی متفاوت خواهد بود)
حداکثر جریان خروجی:> = 15MA (منبع تغذیه 5V، V-PP بیش از 50٪)،> = 35MA (منبع تغذیه 12 ولت، V-PP بیش از 50٪)
خروجی با نشانگر LED (سطح پایین، چراغ LED روشن خواهد شد، سطح بالا، LED خاموش خواهد شد؛ فرکانس پایین، چراغ LED)
محدوده درخواستی خروجی قابل انتخاب است:
فایل LF: 1Hz ~ 50Hz IF file: 50Hz ~ 1kHz
فایل فرکانس بالا: 1KHz ~ 10kHz
فایل HF: 10kHz ~ 200kHz
چرخه T = 0.7 (RA + 2RB) C (RA، RB برای 0-10K قابل تنظیم)
فرکانس پایین: C = 100UF؛ فرکانس متوسط: C = 1UF
فرکانس MH: C = 0.1UF؛ فرکانس بالا: C = 0.001UF
