سنسورتشخیص حرکت PIR

۲۶,۹۷۰ تومان

موجود در انبار
شناسه محصول: pir-sr505

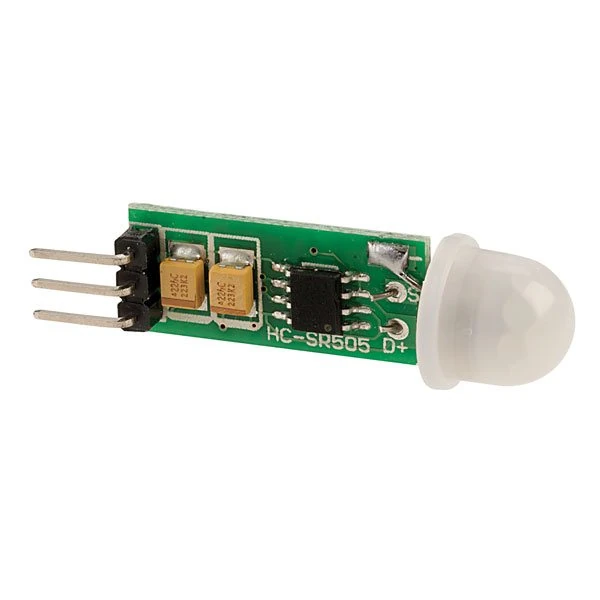

سنسور تشخیص حرکت مینی HC-SR505 با حساسیت و قابلیت اطمینان بالا و برد 3 متر

براي سفارش تعداد بالاي محصول و استعلام قيمت با شماره هاي فروشگاه تماس بگيريد يا در تلگرام با ما در تماس باشيد

موجود در انبار

توضیحات

ماژول تشخیص حرکت HC-SR505 یک ماژول PIR است که بر مبنای تکنولوژی مادون قرمز عمل می کند. از ویژگی های این ماژول حساسیت بالا، قابلیت اطمینان مناسب، کوچک بودن سایز و عملکرد ولتاژ پایین آن است. این ماژول به طور گسترده ای در اکثر پروژه های کنترل اتوماتیک استفاده می شود. از این مازول می توان برای سیستم های اتوماتیک تشخیص حرکت برای کنترل روشنایی استفاده کرد.



زاویه دید این سنسور 100 درجه بوده و برد آن در حدود 3 متر بوده و با ولتاژی بین 4.5 تا 20 ولت می توان آن را تغذیه نمود.

HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. به دلیل اندازه فوق العاده کوچک و کار با توان پایین به میزان زیادی در قابلیت تشخیص خودکار حرکت تجهیزات الکترونیکی مختلف، به ویژه محصولات کنترل خودکار تغذیه با باتری، استفاده می­شود. HC-SR505بعضی قابلیت­های برادر بزرگتر خود یعنی HC-SR501 که انتخابی بسیار رایج برای بسیاری از پروژه هاست را ندارد مثلا رنج تشخیص در HC-SR501 حدود 7 متر است در حالیکه این محدوده برای HC-SR505 حدود 3 متر است و همچنین تکی یا قابل تکرار بودن راه اندازی در HC-SR501 و همچنین تاخیر بین تکرارها قابل تنظیم است در­حالی­که راه­اندازی ها در HC-SR505 به صورت پیش­فرض قابل تکرار است و امکان تنظیم تاخیر بین تکرارها نیز وجود ندارد. از سوی دیگر HC-SR505 دارای ابعاد کوچکتر و مصرف جریان کمتر بوده و در عین حال قابلیت اعتماد مشابه با HC-SR501 دارد. این ماژول ارزان قیمت بوده و دارای کارآیی نسبتا مناسب و موثری است و استفاده از آن هم بسیار آسان است بدین صورت که خروجی سنسور تشخیص حرکت مستقیما به یکی از پایه های میکروکنترلرمتصل می­گردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین یک می گردد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا  60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

مشخصات فنی محصول

مشخصات فیزیکی

ابعاد: 10mm×23mm
وزن: -gr

ویژگی ها

دمای کاری: منفی 20 درجه تا مثبت 80 درجه سانتی گراد
ولتاژ کاری: DC 4.5-20V
جریان حالت بیکاری: کمتر از 60 میکرو آمپر
Trigger: reusable trigger (default)
زمان تاخیر: The default 8S + -30%
زاویه دید: حدود 100 درجه cone angle
برد ماژول: 3 متر
قطر لنز سنسور: 10 میلی متر
