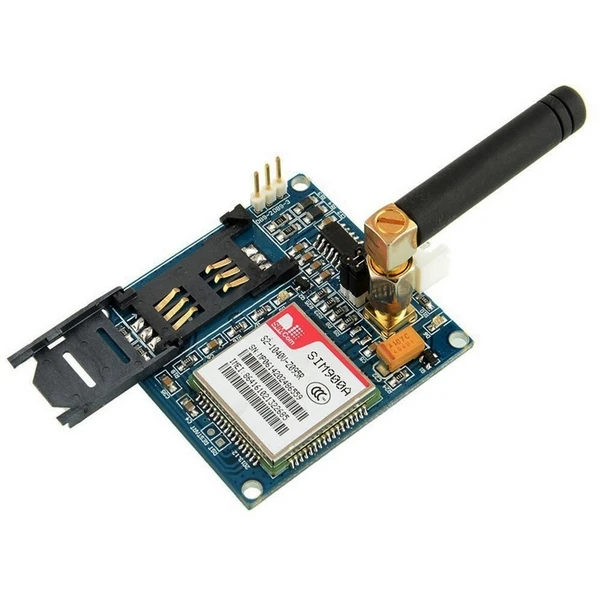

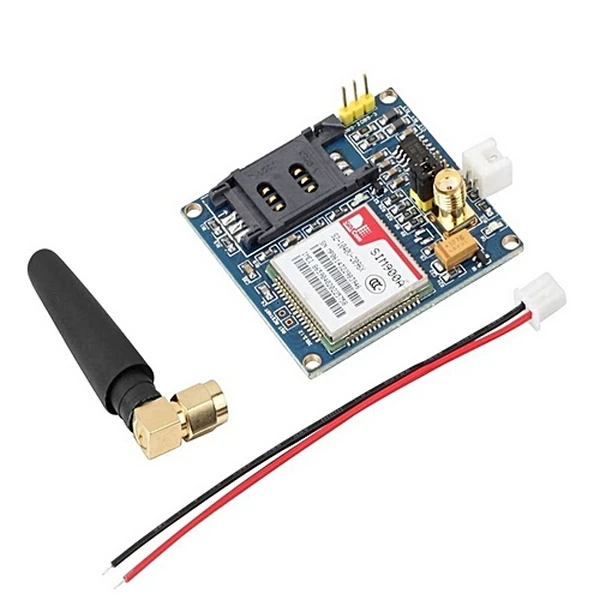

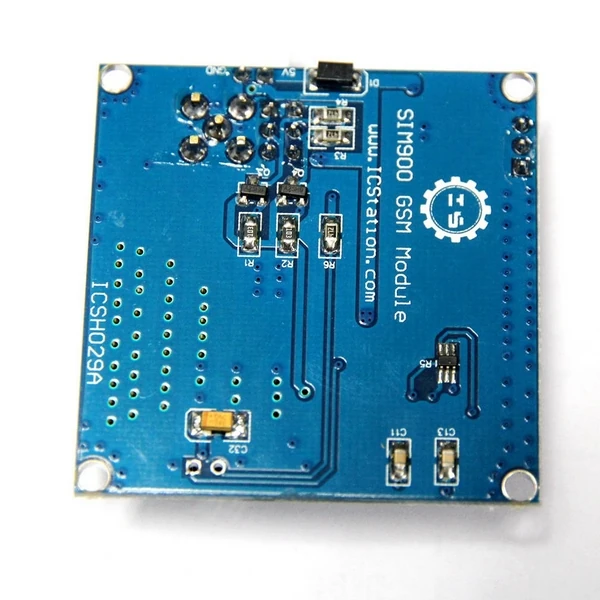

ماژول SIM900A GSM\GPRS

SIM900A یک ماژول بی سیم فوق العاده جمع و جور و قابل اعتماد است. این یک ماژول دوبعدی GSM / GPRS در نوع SMT است و برای راه حل های ارزان قیمت بی نظیر است.

SIM900A با یک رابط استاندارد صنعتی، عملکرد GSM / GPRS 900 / 1800MHz را برای صدای، اس ام اس، داده ها و فکس ارائه می دهد که در فرم کوچک و با مصرف کم انرژی است. با تنظیمات کوچک 24mm x 24mm x 3mm، SIM900A می تواند تقریبا تمام نیازهای فضا را در برنامه های خود، به ویژه برای تقاضای طراحی باریک و جمع و جور، مناسب باشد.

امکانات:
منبع تغذیه منبع تغذیه VCC5 5V، رابط VCC4، منبع تغذیه 3.5-4.5V، قدرت اختیاری در خود شروع (به طور پیش فرض) و شروع کنترل است. SMA پردازنده (به طور پیش فرض) و رابط آنتن IPXmini، رابط SIM900A محدوده تنظیم مجدد را محدود کرده است. اندازه ماژول 49 * 50، همه جدید و دستگاه است. این کامپیوتر می تواند اشکال زدایی از کامپیوتر ماژول USB منبع تغذیه، مقدار بسیار زیادی از داده ها در شرایط جریان توصیه می شود بیش از 1A. در حالت آماده به کار ده ها تن از داده های MA می توان برای تنظیم خواب، عمر مفید 10 مگاوات کم توان تنظیم کرد. پشتیبانی 2، کارت تلفن 3،4G تلفن همراه
مدار پورت سریال: پشتیبانی از رایانه های تک تراشه 3.3 ولت. پشتیبانی از سری پورت TTL
3.3 و 5V یک میکرو رایانه تک تراشه.
مدار سیم کارت برای افزایش تراشه SMF05C ESD.
مدار آنتن: تضمین کوتاه و راست، به طوری که برای اطمینان از قدرت سیگنال.
PCB صفحه نمایش صفحه نمایش چاپ علامت: هر رابط، توسعه راحت دو بار، سخت افزار SIM900 / A به طور کامل از طراحی در هنگام دستورالعمل طراحی پیروی می کند.
دو رابط منبع تغذیه: VCC5، 5V DC بالاتر از 1A. منبع تغذیه 5V کامپیوتر می تواند USB کامپیوتر اولیه باشد. مدار داده مدار DC طول بیشتر توصیه می شود 5V1A. منبع تغذیه VCC4، 3.5 – 4.5V، ibid. مناسب برای باتری لیتیوم.
پین کنترل همه منجر می شود
سطح TTL، سازگار با 3.3 و 5V است.
دو رابط آنتن، سر راست پیش فرض SMA، اتصال برای آنتن IPXmini.
یک راه از رابط گفتار، راه Mike رابط.
رابط کنترل هر توضیح پین:
GND – GND
SIMR SIM900A RXD، سطح TTL، نمی تواند به طور مستقیم به سطح 232 متصل شود
SIMT SIM900A TXD، سطح TTL، نمی تواند به طور مستقیم به سطح 232 متصل شود
RST – تنظیم مجدد SIM900A، کم فعال
VCC_MCU زمانی که ماژول SIM900A و ارتباط 5V TTL سطح است، این پین به سطح DC 5V متصل است، هنگامی که سطح ارتباطات SIM900A و 3.3V TTL، این پین به DC 3.3V متصل است.
VCC5 —- DC 5V ورودی
VCC4 —— DC3.5–4.5 ورودی

منابع برون مرزی:
مدار پورت سریال (با حفاظت)
مدار رابط آنتن (SMA خم بند زنانه)
مدار سیم کارت (شکاف سیم کارت تلنگر)
4 * 3.5 سوراخ ثابت 4pcs
ترمینال خروجی پورت سریال SIM900A

مشخصات فنی:
اندازه: 49mm x 47mm
وزن خالص: 28 گرم
وزن: 38 گرم
