آلتراسونیک مسافت سنجSRF05

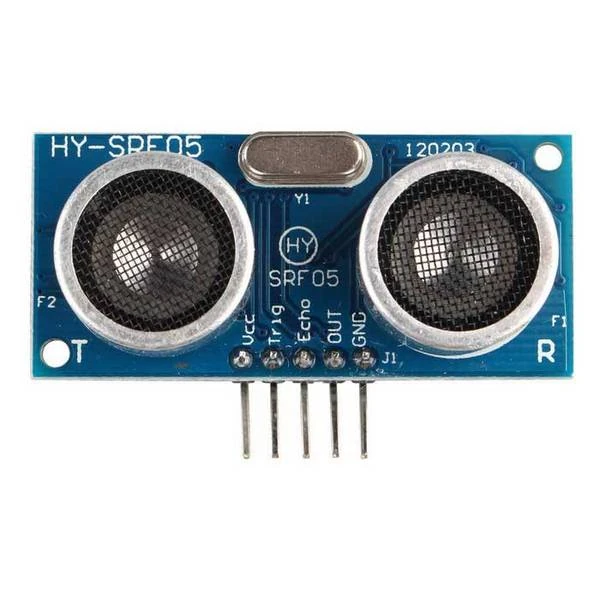

حسگرهای فراصوت مشابه رادار یا ردیاب صوتی، تشخیص ویژگی های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می باشد. حسگرهای فراصوت امواج صوتی با فرکانس بالا ایجاد می کنند و موج بازتاب شده را دریافت و تحلیل می کنند. این حسگرها با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می کنند. از این فناوری می توان در اندازه گیری سرعت و جهت باد یا میزان پر بودن یک مخزن استفاده کرد. برای اندازه گیری سرعت و جهت، یک دستگاه از چندین گیرنده استفاده می کند و از روی فاصلهٔ نسبی آنها سرعت را اندازه می گیرد. برای اندازه گیری میزان مایع داخل یک مخزن نیز کافیست فاصله از سطح مایع اندازه گرفته شود. کاربردهای دیگر شامل ردیابهای صوتی(sonar)، بخورها (Humidifier)، فراوانگاری (سونوگرافی فراصوت)، دزدگیرها و آزمایشات غیر مخرب(Nondestructive testing) می شود. ماژول الترسونیک SRF05 درواقع نمونه تکامل یافته SRF04 است و با هدف افزایش انعطاف پذیری و افزایش رنج از ۳ متر به ۴ متر و کاهش قیمت طراحی شده است. عملکرد جدید Mode (در صورت اتصال به پین زمین) این ماژول امکان استفاده از تنها یک پین برای تریگر و اکو بطور همزمان می دهد. در نتیجه در تعداد پین مصرفی از میکروکنترلر صرفه جویی می شود. وقتی پین Mode بدون اتصال رها می شود. ماژول SRF05 با استفاده از پین های جداگانه تریگر و اکو همانند SRF04 عمل می کند. این ماژول با بردهای آردینو سازگای کامل دارد.
