راه انداز درایور موتور

شیلد آردوینو SHIELD CNC

۱۹,۵۰۰ تومان

موجود در انبار
شناسه محصول: shield cnc

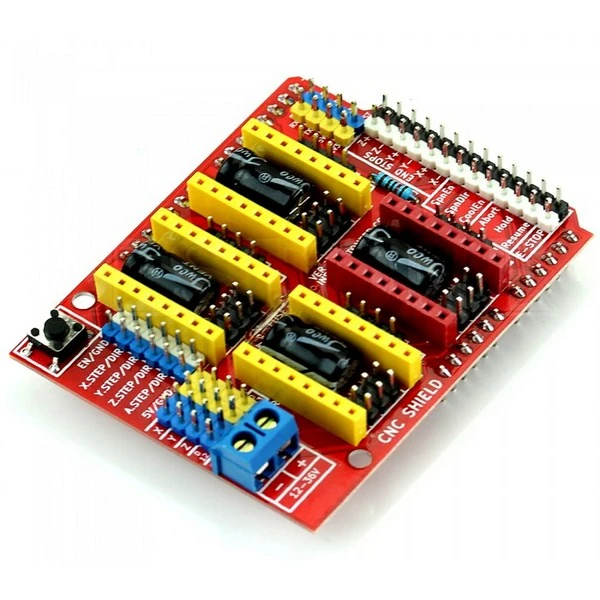

شیلد آردوینو SHIELD CNC  ورژن ۳

براي سفارش تعداد بالاي محصول و استعلام قيمت با شماره هاي فروشگاه تماس بگيريد يا در تلگرام با ما در تماس باشيد

توضیحات

این شیلد به عنوان یک هیئت مدیره توسعه، می تواند برای ماشین های حکاکی، چاپگرهای ۳D، CNC مورد استفاده قرار گیرد. این برد در مجموع چهار اسلات است، می تواند چهار موتور A4988 مرحله ای را راه اندازی کند . هر استپر موتورنیاز به دو پورت IO دارد. به عبارت دیگر، شش پورت IO میتواند  سه استپر موتور را به خوبی مدیریت کند. مناسب برای استفاده با آردوینو UNO

آخرین نسخه Arduino CNC Shield نسخه ۳٫۰۳
GRBL 0.8c سازگار است. (نرم افزار منبع باز که در Ardoino UNO اجرا می شود که دستورات G-code را به سیگنال های پله ای تبدیل می کند)
پشتیبانی از چهار محور (X، Y، Z، A می تواند X، Y، Z را انجام دهد یا محور چهارم کامل را با سیستم عامل سفارشی با استفاده از پین D12 و D13 انجام دهد)
۲ x پایان برای هر محور متوقف می شود (۶ در مجموع)
چرخش فعال و جهت
خنک کننده فعال
با استفاده از درایور Stepper سازگار قابل حمل Pololu A4988 سازگار است. (A4988، DRV8825 و دیگران)
Jumper برای تنظیم Micro-Stepping برای درایورهای پله. (برخی از رانندگان مانند DRV8825 می توانند تا ۱/۳۲ ریزپردازنده را انجام دهند)
طراحی فشرده.
موتورهای پله ای می توانند با ۴ پین اتصالات مولکول متصل شده یا در محل جایگزین شوند.
اجرا می شود در DC 12-36V. (در حال حاضر تنها رانندگان Pololu DRV8825 میتوانند تا ۳۶ ولت را اداره کنند، بنابراین در هنگام تأمین هیئت مدیره، ولتاژ عملیاتی را در نظر بگیرید.)
