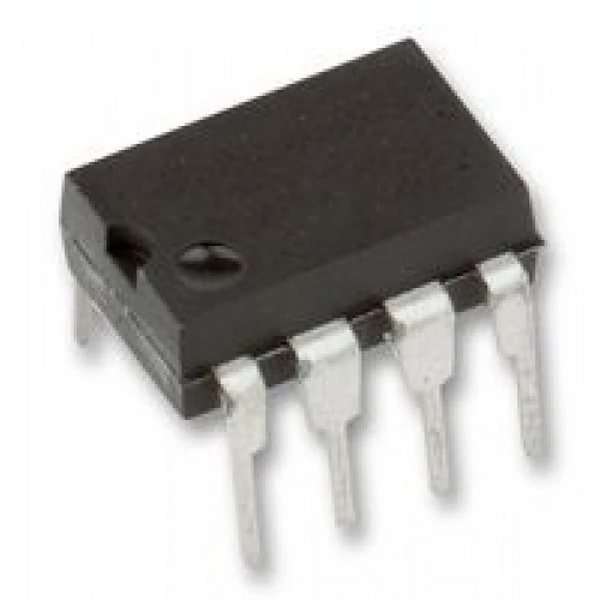

IR2153 اورجینال

IR2153 اورجینال

SELF-OSCILLATING HALF-BRIDGE DRIVER

شرح:

IR2153D(S) یک نسخه بهبودیافته از آی سی های درایور گیت محبوب IR2155 و IR2151، و دارای یک درایور گیت نیمه پل ولتاژ بالا با یک نوسان ساز جلویی مشابه CMOS استاندارد صنعتی است.
تایمر 555 IR2153 عملکرد بیشتری را ارائه می دهد و استفاده از آن آسان تر از آی سی های قبلی است. یک ویژگی خاموش شدن در پایه CT طراحی شده است، به طوری که هر دو خروجی درایور گیت را می توان با استفاده از کنترل ولتاژ پایین غیرفعال کرد.
علامت. علاوه بر این، عرض پالس خروجی درایور گیت پس از افزایش قفل ولتاژ پایین‌تر یکسان است.
آستانه در VCC رسیده است، که منجر به نمایه پایدارتر فرکانس در برابر زمان در هنگام راه اندازی می شود.
ایمنی نویز به طور قابل توجهی بهبود یافته است، هم با کاهش پیک di/dt درایورهای دروازه، و هم با کاهش افزایش پسماند قفل کم ولتاژ به 1 ولت.
ایمنی قفل دستگاه و ارائه حفاظت جامع ESD بر روی تمام پین ها.

امکانات:
 درایور گیت نیم پل 600 ولتی یکپارچه
گیره زنر 15.6 ولت روی Vcc
راه اندازی ریز توان واقعی
کنترل زمان مرگ اولیه دقیق تر
زمان مرگ ضریب دمای پایین
قابلیت خاموش کردن (1/6th Vcc) روی پین CT
افزایش Hysteresis قفل کم ولتاژ (1V)
مدار تغییر سطح توان پایین تر
عرض پالس ثابت LO، HO در هنگام راه اندازی
درایور گیت di/dt کمتر برای ایمنی بهتر در برابر نویز
خروجی جانبی کم در فاز با RT
دیود بوت استرپ داخلی 50 nsec (نوع) (IR2153D)
ایمنی چفت عالی در تمام ورودی ها و خروجی ها
حفاظت ESD در تمام سرنخ ها
