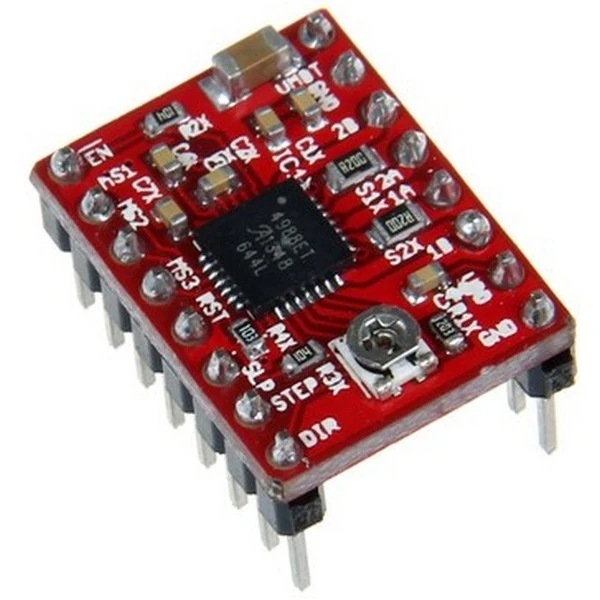

درایور استپر موتور A4988

A4988 یک راننده موتور کامل است که با استفاده از مبدل داخلی ساخته شده است. این محصول می تواند حالت عمودی کامل، نیم، 1/4، 1/8 و 1/16 گام را برای کارکردن درایو خروجی موتور دوقطبی تا 35 ولت و ± 2 درجه A بپیماید. A4988 شامل تنظیم کننده جریان ثابت خاموش، تنظیم کننده می تواند حالت کند شدن و یا مخلوط مخلوط شود. این مبدل کلید اجرای آسان A4988 است. در ورودی یک پالس در ورودی STEP، موتور یک میکروثانیه را درایو می کند. هیچ جداول توالی فاز، خطوط فرکانس فرکانس بالا و یا رابطهای پیچیده به برنامه نویسی وجود ندارد. رابط A4988 بسیار مناسب است برای ریزپردازنده های پیچیده در دسترس نیست و یا بارگیری بیش از حد است. عملیات میکرو گام، کنترل خرد شدن در A4988 به طور خودکار حالت فشرده سازی (آهسته یا مخلوط) را انتخاب می کند. در حالت فشرده مخلوط، در ابتدا دستگاه در حالت خاموش شدن ثابت تنظیم شده است و سپس سرعت خنثی در بقیه خرابی ها کاهش می یابد. طرح کنترل جریان کنونی مخلوط باعث کاهش سر و صدا موتور، افزایش دقت گام و کاهش مصرف برق می شود. مدار کنترل داخلی اصلاح همزمان برای بهبود توان مصرفی مدولاسیون پهنای پالس (PWM) در هنگام عملیات. حفاظت از مدار داخلی شامل: خاموش شدن حرارتی با استفاده از هیسترزیز، قفل کردن ولتاژ پایین (UVLO) و حفاظت جریان متقاطع. قدرت ویژه مرتب سازی بر

دیتاشیت
