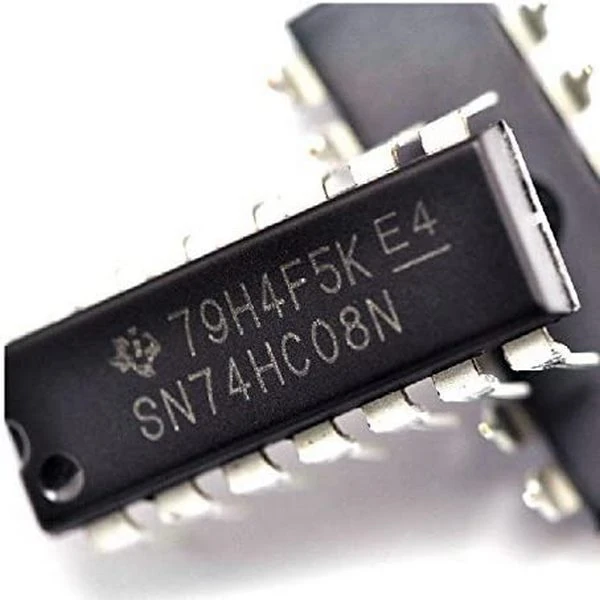

74HC08 اورجینال

سازنده: Texas Instrument
خانواده منطق: HC
تعداد دروازه ها: 4 دروازه
تعداد خطوط ورودی: 2 ورودی
تعداد خطوط خروجی: 1 خروجی
جریان خروجی سطح بالا: – 5.2 میلی آمپر
جریان خروجی سطح پایین: 5.2 میلی آمپر
زمان تأخیر تبلیغ: 28 نانومتر
ولتاژ منبع تغذیه – حداکثر: 6 ولت
ولتاژ منبع تغذیه – حداقل: 2 ولت
حداقل دمای کارکرد: – 40 درجه سانتیگراد
حداکثر دمای کار: + 85 درجه سانتیگراد
سبک نصب: از طریق سوراخ
بسته بندی / مورد: PDIP-14
عملکرد: چهار-ورودی
ارتفاع: 4.57 میلی متر
طول: 19.3 میلی متر
محدوده دمای کارکرد: – 40 درجه سانتیگراد تا 85 درجه سانتیگراد
سری: SN74HC08
عرض: 6.35 میلی متر
نام تجاری: Texas Instrument
تعداد بیت ها: 4 بیت
جریان منبع تغذیه: 20 UA
ولتاژ منبع تغذیه عامل: 5 ولت
نوع محصول: دروازه های منطقی
زیرشاخه: IC های منطقی
