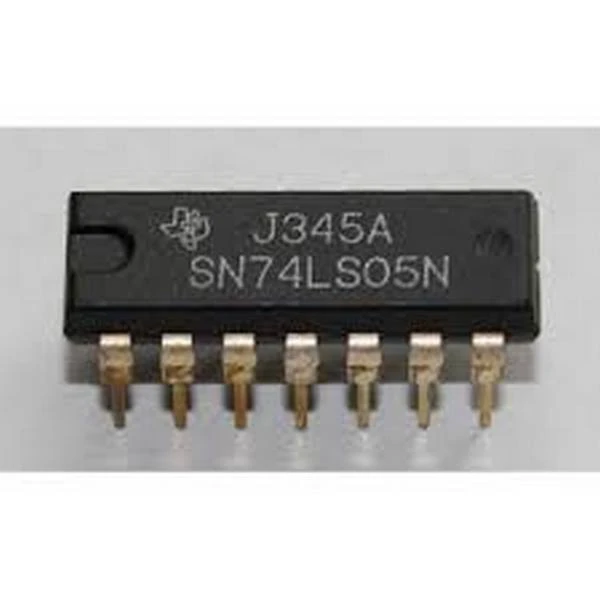

74LS05 اورجینال

سازنده: Texas Instrument
دسته بندی محصولات: بافرها و درایور خط
RoHS: جزئیات
تعداد خطوط ورودی: 6 ورودی
تعداد خطوط خروجی: 6 خروجی
قطبیت: وارونه
جریان خروجی سطح بالا: – 0.1 میلی آمپر
جریان خروجی سطح پایین: 8 میلی آمپر
ولتاژ منبع تغذیه – حداکثر: 5.25 ولت
ولتاژ منبع تغذیه – حداقل: 4.75 ولت
جریان منبع تغذیه: 33 uA
حداقل دمای کارکرد: 0 درجه سانتیگراد
حداکثر دمای کارکرد: + 70 درجه سانتیگراد
بسته بندی / مورد: PDIP-14
عملکرد: بافر / درایور
ارتفاع: 3.3 میلی متر
طول: 19.05 میلی متر
محدوده دمای کار: 0 تا 70+ درجه سانتیگراد
نوع خروجی: Open Collector
سری: SN74LS05
فناوری: دو قطبی
عرض: 6.35 میلی متر
نام تجاری: Texas Instrument
خانواده منطق: LS
تعداد کانال ها: 5
نوع سیگنال ورودی: تک پایه
ولتاژ منبع تغذیه عامل: 5 ولت
نوع محصول: بافرها و درایور خط
زمان تأخیر انتشار: 32 نانومتر در 5 ولت
زیرشاخه: IC های منطقی
