سیگنال ژنراتور AD9850

مدار به طور مستقیم از مثال در AD9850 داده می شود. و از یک ساعت 125 مگاهرتز و یک فیلتر خروجی پایین 40 مگاهرتز استفاده می کند. امپدانس خروجی حدود 100 اهم است و قدرت ده ها microwatts سفارش دارد، بنابراین اغلب لازم است آمپلی فایر. هیئت مدیره در دو شکل مختلف قرار دارد.

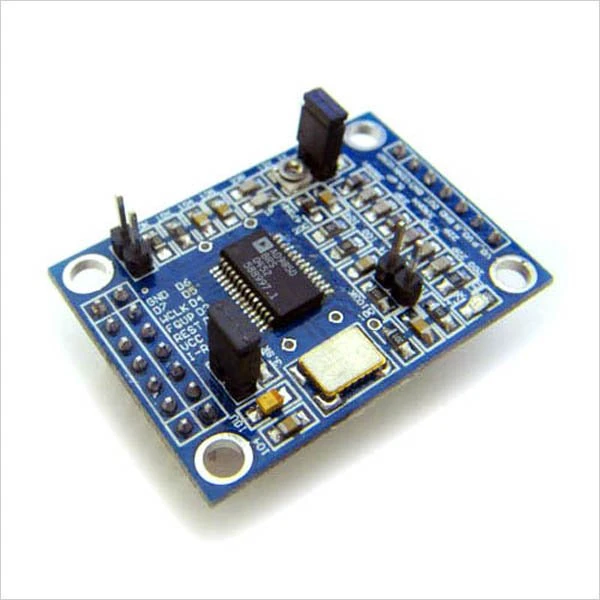

مراقب باشید که بسیاری از ماژول ها دارای یک نوسانگر ساعت بزرگ (همانطور که در سمت چپ نشان داده شده است) نیاز به یک منبع 3.3V دارد. این نادرست است که در جدول داده شده است که در 125MHz تراشه باید در 5v اجرا شود. در عمل در 5V، نوسانگر بسیار گرم می شود و پس از چند دقیقه و شکل موج شدید تحریف می شود.
گزارش هایی وجود دارد که برخی از تابلوهای 5v را می توان در 3.3V اجرا کرد اما شخصا آزمایش نشده است.
تمام نمونه هایی که از هیئت مدیره با نوسانگر ساعت کوچک دیده می شود (همانطور که در سمت راست نشان داده شده است) از نسخه 5V درست استفاده می کنند.
Trimpot چرخه کاری خروجی موج مربع را که وابسته به فرکانس است، تنظیم می کند.
LED آزار دهنده، برق مصرفی می تواند به راحتی از بین رفته باشد.
