سروو موتور SG90

سروو موتور SG90

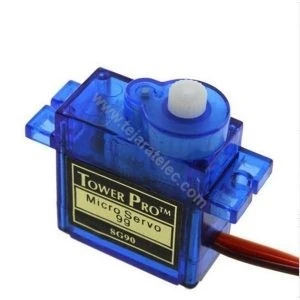

این سروموتور ساخت کشور چین و محصول شرکتTower Proمیباشد که دارای قیمت و اندازه مناسبی است که به همین جهت بسیار پرمصرف میباشد.

سروو موتور یک دستگاه کوچکی است که یک محور (shaft) خروجی دارد. این محور قادر است تا در یک موقعیت و زاویه ای خاص با ارسال سیگنال رمزی قرار گیرد. در واقع چگونگی حرکت وموقعیت های زاویه ای این محور خروجی توسط دسته ای از سیگنالهای رمزی که برای سیم کنترل آن تعریف می شودکنترل می شود. برای طول مدت زمانیکه یک سیگنال فعال بوده و یک پالس برروی خط ورودی آن قرار دارد این محور خروجی در موقعیت خاص زاویه ای که مختص آن سیگنال است قرار می گیرد و با تغییر سیگنال رمزی موقعیت زاویه ای تغییر می کند. در عمل سرو موتورها در صنایع رباتیک وتولیدات صنعتی مانند موتورهای کنترل کننده هواپیماها کنترل موقعیت سطوح ( مانند آسانسورها و … ) و… کاربرد وسیعی دارند .

سرووموتور به انگلیسی: Servomotor یا موتور کنترل به انگلیسی: Control motor  نوعی از موتورهای الکتریکی است که با هدف بکارگیری در سیستم‌های کنترل فیدبک طراحی می‌شود. لختی (اینرسی) در این موتورها پایین بوده و در نتیجه تغییر سرعت در این موتورها بسیار سریع است. معمولا قطر این موتورها کم اما درازای آنها زیاد می‌باشد.

معمولا سیم اول برای power حدود 5 ولت.
سیم دوم :GND
سیم سوم (معمو لا به رنگ سفید) : جهت کنترل وضعیت های حرکتیست.

هر servo از چند مدار الکترونیکی کنترلی – یک مقاومت متغیر(پتانسیو متر) – تعدادی چرخدنده (برای ایجاد امکان حرکت) – یکshaft خروجی تشکیل شده است. در بخشی از این مدار که به آن pot اطلاق می شود امکان دیدن سیگنالی که مو تور تحت تاثیر آن از خود عکس العمل نشان می دهد وجود دارد.
