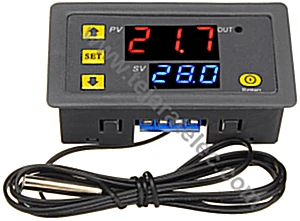

کنترل کننده دمای میکرو کامپیوتر دیجیتال Twins Chip W3230

مشخصات فنی:

منبع تغذیه: DC 12V 24V/AC 110V-220V
محدوده کنترل دما: -55-120 ℃
نسبت وضوح: 0.1 درجه سانتیگراد (-9.9-99.9); 1 درجه سانتی گراد (محدوده دیگر)
رنگ نمایش: قرمز/آبی
دقت اندازه گیری: ± 0.1 درجه سانتی گراد
دقت کنترل: 0.1 درجه سانتیگراد
سنسور: سنسور ضد آب NTC10K
خروجی: ظرفیت تماس رله 20 آمپر 12 ولت / 10 آمپر 220 ولت
شرایط محیطی: -10-60 درجه سانتیگراد، رطوبت 20٪ -85٪ RH
ابعاد: 79mm *43mm*26mm
اندازه برش: 73mm*39mm
سیم سنسور: 1 متر

شرح عملکرد:

P0: حالت تبرید یا گرمایش
P1: تنظیم تفاوت بازگشت
P2: حد بالایی تنظیم حداکثر دما
P3: حد پایین تنظیم دمای حداقل
P4: تصحیح دما
P5: زمان شروع تاخیر (واحد: دقیقه)

مرحله استفاده از ترموستات دیجیتال W3230:

SET را یکبار فشار دهید و دمای نمایشگر چشمک می زند. +- را فشار دهید تا دمای مورد نیاز را تنظیم کنید (برای افزایش و کاهش سریع +- را فشار دهید). SET را برای تأیید و بازگشت فشار دهید، و کنترلر به طور خودکار رله را به صورت SET روشن و خاموش می کند. خروجی ترموستات رله 10 آمپر است که می تواند بارهای پرقدرت مختلف را برآورده کند. ترموستات را می توان با اتصال مدار کنترل تامین کرد. در این زمان صفحه نمایش دمای محیط را نشان می دهد.

چراغ نشانگر، شرح وضعیت لوله دیجیتال:
چراغ نشانگر: چشمک زدن نشان دهنده تاخیر شروع تبرید یا گرمایش است و چشمک زدن مداوم نشان می دهد که رله بسته شده است. HH را به عنوان کنترل‌کننده دمای خارج از محدوده اندازه‌گیری نشان دهید که رله را با فشار خاموش می‌کند. نمایشگر – زنگ هشدار برای دمای بالا

توضیحات تابع پارامتر:
برای وارد شدن به تنظیمات منوی اصلی، SET5 را فشار دهید.

P0: حالت تبرید و گرمایش

SET5 را طولانی فشار دهید تا P0 نمایش داده شود، SET را یک بار فشار دهید تا حالت کار تنظیم شود، +- را فشار دهید تا [H برای حالت گرمایش] [C برای حالت تبرید] را فشار دهید تا SET را یک بار فشار دهید تا برگردید، SET را طولانی مدت یا 10 ثانیه برای عملکرد بدون کلید فشار دهید. کنترل کننده برای تایید خودکار تکمیل
در حالت تبرید: هنگامی که دمای اندازه گیری شده >= نقطه تنظیم دما است، رله تبرید به داخل کشیده می شود و یخچال روشن می شود؛ هنگامی که مقدار اندازه گیری دما <= نقطه تنظیم دما – اختلاف برگشت، رله تبرید قطع می شود و یخچال خاموش می شود. تعطیل کردن
در حالت گرمایش: هنگامی که دمای اندازه گیری شده <= نقطه تنظیم دما، رله گرمایش به داخل کشیده می شود و بخاری شروع به کار می کند؛ هنگامی که دمای اندازه گیری شده > نقطه تنظیم دما + خطای بازگشت باشد، رله گرمایش قطع می شود و بخاری بسته می شود.

P1: خطا در تنظیم

SET را به مدت 5 ثانیه فشار دهید تا P0 نمایش داده شود، +- را فشار دهید تا به P1 بروید، SET را یک بار فشار دهید تا اختلاف را برگردانید، +- را فشار دهید تا تفاوت را دوباره تنظیم کنید t o 0.1-15، یک بار SET را فشار دهید تا پس از اتمام برگردید، طولانی SET یا 10 ثانیه کنترل کننده عمل بدون کلید را فشار دهید تا به طور خودکار تکمیل را تأیید کنید.
در حالت تبرید: هنگامی که مقدار اندازه‌گیری شده دما > مقدار تنظیم شده، رله به داخل کشیده می‌شود و یخچال شروع به کار می‌کند؛ زمانی که مقدار اندازه‌گیری شده دما <= مقدار تنظیم شده – مقدار اختلاف برگشتی، رله قطع می‌شود و یخچال خاموش می‌شود.
به 30، مانند ارزش محیطی 25، اختلاف بازگشت مجموعه به 2، رله برقی واحد تبرید پس از شروع بسته شد، هنگامی که تبرید به 23، رله قطع واحد خنک کننده خاموش شد، در این زمان به دلیل واحد تبرید قطع شده است. درجه حرارت شروع به بازگشت، هنگامی که به مقدار 25، رله واحد سردخانه بسته برای شروع دوباره، بنابراین چرخه تکرار دمای کنترل بالاتر از 25 نیست.
در حالت گرمایش: هنگامی که دمای اندازه گیری شده <= مقدار تنظیم شده است، رله به داخل کشیده می شود و بخاری شروع به کار می کند؛ هنگامی که مقدار اندازه گیری شده دما >= مقدار تنظیم شده + مقدار اختلاف برگشتی، رله قطع می شود و بخاری خاموش می شود.
برای 10، مانند ارزش محیطی 25، اختلاف بازگشت تنظیم شده روی 2، رله برقی پس از شروع بخاری بسته می شود، هنگامی که به 27 گرم می شود، بخاری قطع رله بسته می شود، در این زمان به دلیل اینکه بخاری دارای دمای قطع است شروع به کاهش می کند، به مقدار کنونی 25، گرمای بسته را رله کنید تا دوباره شروع شود، بنابراین دمای کنترل سیکل مکرر کمتر از 2 5 نباشد.

P2: حد بالایی را برای حداکثر دما تنظیم کنید

برای جلوگیری از خطر تنظیم بیش از حد دما به دلیل عملکرد نادرست دیگران، ترموستات دارای عملکرد تنظیم حد بالایی است که محدوده تنظیم حداکثر نقطه تنظیم دمای کنترل شده توسط ترموستات را محدود می کند.
SET را به مدت 5 ثانیه فشار دهید تا P0 نمایش داده شود، +- را فشار دهید تا به P2 بروید، یک بار SET را فشار دهید تا حد بالایی را تنظیم کنید، +- را فشار دهید تا بالاترین دمای قابل تنظیم را تنظیم کنید، حداکثر مقدار 110 است، یک بار SET را فشار دهید. برای بازگشت، SET یا کنترلر عمل بدون کلید را به مدت 10 ثانیه فشار دهید تا به طور خودکار تکمیل تایید شود.
به عنوان مثال: اگر نقطه تنظیم روی 60 تنظیم شود، بالاترین نقطه تنظیم را فقط می توان روی 60 تنظیم کرد. اگر نقطه تنظیم بالاتر از نقطه تنظیم باشد، دامنه دما باید گسترش یابد و مقدار تنظیم بالا باید به ابتدا تنظیم شود

P3: حد پایین پایین ترین دما تنظیم شده است

به منظور جلوگیری از انسداد یخ ناشی از عملکرد نادرست افراد دیگر، کنترل کننده دما عملکرد حداقل تنظیم حد بالا و پایین را دارد که محدوده تنظیم حداقل نقطه تنظیم دمای کنترل شده توسط کنترل کننده دما را محدود می کند.
SET را برای نمایش P0 به مدت 5 ثانیه فشار دهید، +- را فشار دهید تا به P3 بروید، SET را یکبار فشار دهید تا کمترین حد را تنظیم کنید، +- را فشار دهید تا کمترین دمای قابل تنظیم را تنظیم کنید، کمترین مقدار 50- است، SET را فشار دهید. یک بار برای بازگشت پس از اتمام، دکمه SET یا 10 ثانیه کنترل کننده عمل بدون کلید را فشار دهید تا به طور خودکار تکمیل تایید شود.
به عنوان مثال: نقطه تنظیم دمای 2 را فقط می توان تا 2 تنظیم کرد. اگر نقطه تنظیم دما کمتر از 2 باشد و دامنه دما گسترش یافته باشد، ابتدا مقدار تنظیم حد پایین باید تنظیم شود.

P4: تصحیح دما

از این تابع می توان برای اصلاح انحراف بین دمای اندازه گیری شده و دمای استاندارد یا به دلیل نیازهای خاص سخت افزار کاربر استفاده کرد. دمای اصلاح شده = دمای قبل از اصلاح + مقدار تصحیح دارای بازه موثر -7.0~7.0 است.
SET را به مدت 5 ثانیه فشار دهید تا PO نمایش داده شود، +- را فشار دهید تا به P4 بروید، SET را یک بار برای تصحیح فشار دهید، +- را فشار دهید تا مقدار تصحیح SET را فشار دهید، SET را یک بار برای بازگشت پس از اتمام، فشار طولانی SET یا 10 ثانیه را برای تأیید خودکار فشار دهید. تکمیل کنترلر اکشن بدون کلید
به عنوان مثال، صفحه نمایش معمولی 25 درجه است؛ نمایشگر 25 درجه زمانی که درجه حرارت روی 0 تنظیم می شود، نمایشگر 26.5 درجه زمانی که دما روی 1.5 تنظیم می شود، نمایشگر 23.5 زمانی که اصلاح دما -1.5 است.

P5: زمان شروع تاخیر (واحد: دقیقه)

عملکرد تأخیر را برای محافظت از عمر مفید تجهیزات در صورت نیاز به تأخیر برای واحد برودتی یا بخاری روشن کنید.
SET را به مدت 5 ثانیه فشار دهید تا P0 نمایش داده شود، +- را فشار دهید تا به P5 بروید، SET را یک بار فشار دهید تا زمان شروع تاخیر در دقیقه تنظیم شود، +- را فشار دهید تا SET 0-10 دقیقه، یک بار SET را فشار دهید تا برگردید، SET را فشار دهید. یا 10 ثانیه برای کنترل کننده اکشن بدون کلید برای تأیید خودکار تکمیل
در حالت تبرید: هنگامی که اولین برق روشن می شود، اگر دمای فعلی > مقدار تنظیم شده باشد، واحد تبرید بلافاصله شروع به کار نمی کند و پس از زمان تاخیر تنظیم شده شروع به کار می کند.
در حالت گرمایش: برای اولین بار روشن کنید، اگر دمای فعلی <مقدار تنظیم شده باشد، بخاری بلافاصله شروع به گرم کردن نمی کند و پس از اجرای زمان تاخیر تنظیم شده شروع به گرم کردن می کند.
زمانی که زمان خاموش شدن بین دو استارت مجاور یخچال یا بخاری از مقدار تنظیم شده زمان شروع تاخیری بیشتر باشد، یخچال بلافاصله شروع به کار می کند.
زمانی که فاصله توقف بین دو راه اندازی مجاور یخچال یا بخاری کمتر از مقدار تنظیم شده زمان شروع تاخیری باشد، دستگاه تنها پس از اتمام زمان شروع تاخیری تنظیم شده یخچال می تواند راه اندازی شود. زمان تاخیر از محاسبه می شود. لحظه توقف مانند تأخیر تنظیم شرایط تبرید به مدت 5 دقیقه، پس از راه‌اندازی تأخیر راه‌اندازی واحد سردخانه، 5 دقیقه برای باز کردن یخچال در زمان رسیدن به دمای مورد نیاز یخچال برای توقف، زمان را از هم‌اکنون شروع کنید، دفعه بعد که یخچال شروع به زمان‌بندی بلافاصله پس از اتمام کار کرد. ، پایان زمان بندی برای کار ناتمام، تاخیر در چراغ LED چشمک می زند
وقتی تاخیر شروع روی 0 تنظیم شود، عملکرد تاخیر خاموش می شود.

نحوه ذخیره تنظیمات:

برای ذخیره داده های تنظیم شده، در صورت برق مداوم پس از تنظیم دما، P7 را روی ON قرار دهید تا بدون توجه به قطع شدن برق، آخرین تنظیم حفظ شود. تغییر داده های کارخانه بنا به دلایلی انسانی، تنظیمات داخلی ترموستات هرج و مرج است و زمان زیادی طول می کشد تا یک مورد را در یک زمان تنظیم کنید. در این زمان، از این عملکرد می توان برای بازیابی تنظیمات کارخانه استفاده کرد. روش خاص این است: در حالت خاموش شدن، دکمه های + و – را همزمان فشار دهید و سپس راه اندازی کنید، 11 پارامتر بالا به تنظیمات کارخانه بازگردانده می شوند.
