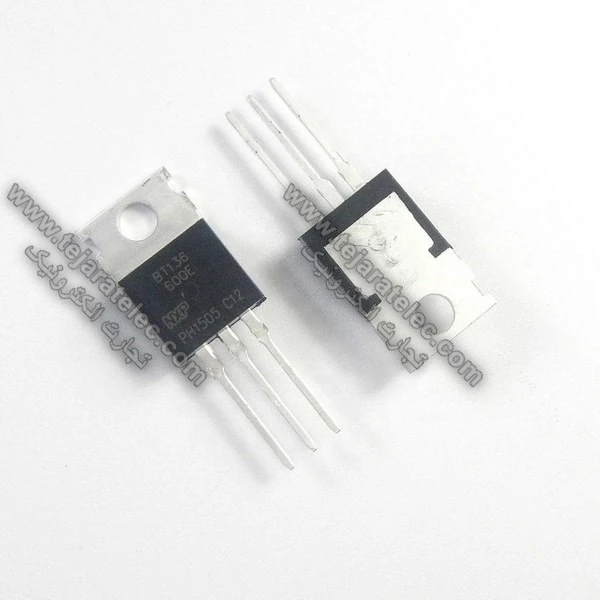

ترانزیستورBT136 اصل

BT136 ORIGINAL

در BT136 600E TRIAC، اصطلاح TRIAC مخفف “TRIode for AC” یا Alternating Current است. این یک دستگاه نیمه هادی قدرت سه ترمینال و پنج لایه است. این شامل یک جفت SCR کنترل شده است که به روش های موازی مخالف روی آی سی مشابه متصل می شود. TRIAC جریان  را در دو جهت هدایت می کند بنابراین به آن دستگاه دو طرفه می گویند.

BT136 ORIGINAL TRIAC با حداکثر جریان ترمینال 4A است. ولتاژ آستانه دروازه BT136 ORIGINAL نیز بسیار کمتر است، بنابراین می توان آن را توسط مدارهای دیجیتال هدایت کرد. از آنجایی که TRIAC ها دستگاه های سوئیچینگ دو جهته هستند، معمولاً برای سوئیچینگ برنامه های AC استفاده می شوند. بنابراین اگر به دنبال تغییر کنترل (کنترل کم نور، سرعت) یک بار AC با مصرف کمتر از 6 آمپر با یک دستگاه دیجیتال مانند میکروکنترلر یا ریزپردازنده هستید، BT136 ممکن است برای شما مناسب باشد.

راه های مختلفی برای استفاده از TRIAC وجود دارد، از آنجایی که دستگاه دو جهته است، گیت TRIAC می تواند با ولتاژ مثبت یا ولتاژ منفی راه اندازی شود. بنابراین این اجازه می دهد تا TIRAC در چهار حالت مختلف کار کند.

حداکثر جریان ترمینال: 4A

ولتاژ گیت در حالت: 1.4 ولت

جریان ماشه گیت: 10 میلی آمپر

حداکثر ولتاژ ترمینال 600 ولت است

جریان نگهداری: 2.2 میلی آمپر

جریان قفل: 4 میلی آمپر

پکیج To-220

دیتاشیت این ترانزیستور  در این لینک
