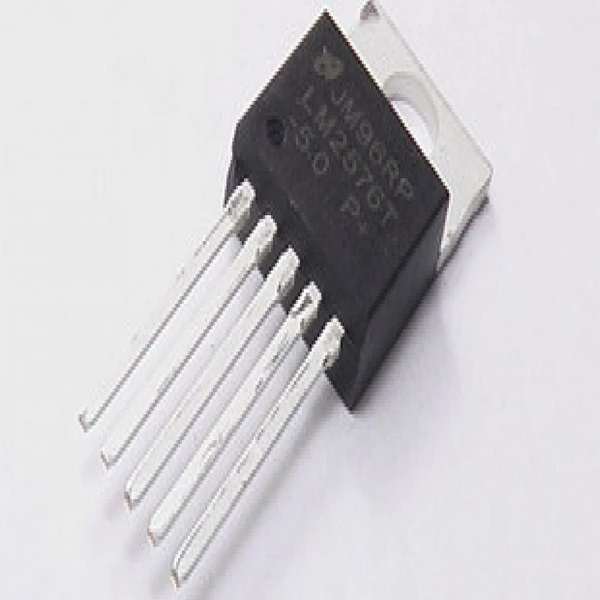

آی سیLM2576T-5V

LM2576T-5V

5V 3A Switching Regulator circuit

تنظیم کننده های سوئیچینگ :

مدار مجتمع رگولاتور LM2576T-5V ، مبدل کاهنده 3A
رگولاتورهای سوئیچینگ به سرعت یک دستگاه سری را روشن و خاموش می کنند. چرخه وظیفه سوئیچ تعیین می کند که چه مقدار بار به بار منتقل شود. این توسط یک مکانیسم بازخورد مشابه در یک تنظیم کننده خطی کنترل می شود. از آنجایی که عنصر سری یا به طور کامل رسانا است، یا خاموش است، تقریبا هیچ برقی را از بین نمی برد. این همان چیزی است که به طراحی سوئیچینگ کارایی آن را می دهد. رگولاتورهای سوئیچینگ همچنین قادر به تولید ولتاژهای خروجی بالاتر از ورودی یا با قطبیت مخالف هستند – چیزی که با طراحی خطی امکان پذیر نیست.

از آنجایی که دستگاه پاس به عنوان یک سوئیچ امپدانس کم کار می کند، کارایی بیشتری حاصل می شود. هنگامی که دستگاه پاس در حالت قطع است، جریانی وجود ندارد و برقی را تلف نمی کند. مجدداً هنگامی که دستگاه پاس در حالت اشباع است، یک افت ولتاژ ناچیز در سراسر آن ظاهر می شود و بنابراین تنها مقدار کمی از توان متوسط ​​را از بین می برد و حداکثر جریان را برای بار فراهم می کند. در هر صورت هدر رفت برق در دستگاه پاس بسیار کم است و تقریباً تمام نیرو به بار منتقل می شود. بنابراین راندمان منبع تغذیه با حالت سوئیچ به طور قابل توجهی در محدوده 70 تا 90 درصد بالا است.

رگولاتورهای حالت سوئیچ برای کنترل مقدار متوسط ​​ولتاژ خروجی به مدولاسیون عرض پالس متکی هستند. مقدار متوسط ​​یک شکل موج پالس تکراری به ناحیه زیر شکل موج بستگی دارد. اگر چرخه کار متغیر باشد، مقدار متوسط ​​ولتاژ به طور متناسب تغییر می کند.

مانند رگولاتورهای خطی، رگولاتورهای سوئیچینگ تقریباً کامل نیز به عنوان مدارهای مجتمع موجود هستند. برخلاف تنظیم کننده های خطی، اینها معمولاً به یک سلف نیاز دارند که به عنوان عنصر ذخیره انرژی عمل می کند.رگولاتورهای آی سی منبع ولتاژ مرجع، آپمپ خطا، ترانزیستور عبوری را با محدودیت جریان اتصال کوتاه و حفاظت اضافه بار حرارتی ترکیب می کنند.
