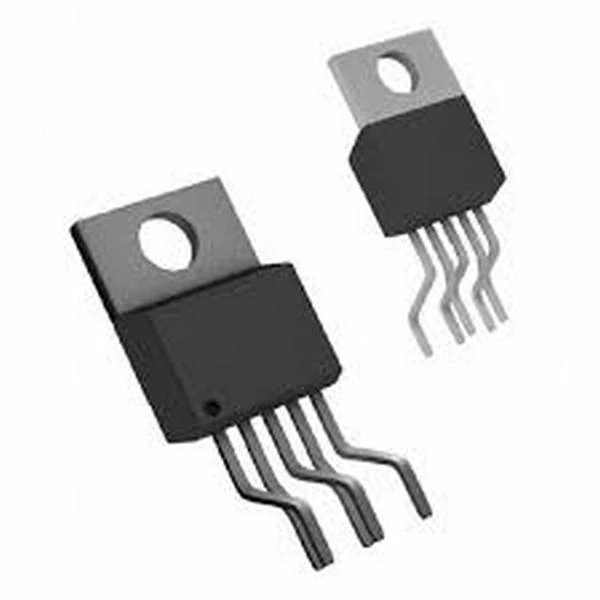

آی سیLM2585-ADJ

LM2585-ADJ

SIMPLE SWITCHER® 4V to 40V, 3A Step-Up Wide Vin Flyback Regulator 5-DDPAK/TO-263 -40 to 125

LM2585-ADJ جزو رگولاتورهای سری LM2585 یکپارچه هستند
مدارهایی که به طور خاص برای فلای بک، افزایش (تقویت) و
برنامه های مبدل فوروارد دستگاه در 4 موجود است
نسخه های مختلف ولتاژ خروجی: 3.3 ولت، 5.0 ولت، 12 ولت و قابل تنظیم.
نیاز به حداقل تعداد اجزای خارجی، اینها
تنظیم کننده ها مقرون به صرفه هستند و استفاده از آنها ساده است.
و خانواده ای از سلف های استاندارد و ترانسفورماتورهای فلای بک
طراحی شده برای کار با این تنظیم کننده های سوئیچینگ.
کلید پاور یک دستگاه NPN 3.0 آمپری است که می تواند خاموش شود
65 ولت محافظ سوئیچ برق جریانی و حرارتی است
مدارهای محدود کننده و مدار قفل کم ولتاژ. این آی سی
حاوی یک نوسان ساز داخلی با فرکانس ثابت 100 کیلوهرتز است که
اجازه استفاده از مغناطیس های کوچک را می دهد. ویژگی های دیگر عبارتند از
حالت شروع نرم برای کاهش جریان ورودی در هنگام راه اندازی، کنترل حالت جریان برای بهبود رد ولتاژ ورودی و
گذرا بار خروجی و محدودیت جریان چرخه به چرخه. یک
تحمل ولتاژ خروجی 4±٪، در ولتاژهای ورودی مشخص شده و شرایط بار خروجی، برای قدرت تضمین شده است.

امکانات :
 به اجزای خارجی کمی نیاز دارد
 خانواده سلف ها و ترانسفورماتورهای استاندارد
 سوئیچ خروجی NPN 3.0A، می تواند 65 ولت را خاموش کند
محدوده ولتاژ ورودی گسترده: 4 ولت تا 40 ولت
عملکرد حالت فعلی برای بهبود گذرا
پاسخ، تنظیم خط و محدودیت جریان
فرکانس سوئیچینگ 100 کیلوهرتز
عملکرد نرم استارت داخلی جریان را در حین استارت آپ کاهش می دهد
ترانزیستور خروجی محافظت شده توسط محدودیت جریان، زیر قفل ولتاژ و خاموش شدن حرارتی
 تحمل ولتاژ خروجی سیستم ± 4% حداکثر روی خط و شرایط بار
