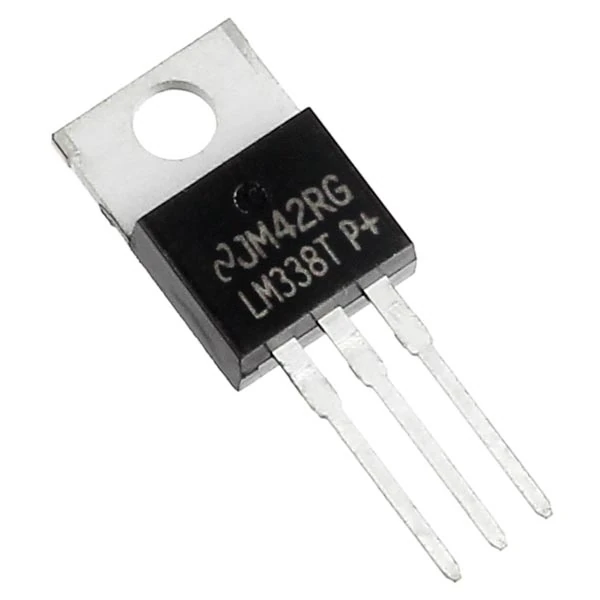

آی سیLM338T

LM338T تنظیم کننده ولتاژ سیستمی است که برای حفظ خودکار ولتاژ ثابت طراحی شده است. یک تنظیم کننده ولتاژ ممکن است از یک طراحی ساده پیشخور استفاده کند یا ممکن است شامل بازخورد منفی باشد. ممکن است از مکانیزم الکترومکانیکی یا قطعات الکترونیکی استفاده کند. تنظیم کننده های الکترونیکی ولتاژ در دستگاه هایی مانند منابع تغذیه رایانه یافت می شوند که در آن ولتاژهای DC مورد استفاده پردازنده و سایر عناصر را تثبیت می کنند. در دینام های خودرو و نیروگاه های نیروگاه مرکزی، تنظیم کننده های ولتاژ خروجی نیروگاه را کنترل می کنند.

تنظیم کننده های ولتاژ الکترونیکی:

LM338T به عنوان یک رگولاتور ساده ولتاژ/جریان را می توان از یک مقاومت به صورت سری با یک دیود (یا مجموعه ای از دیودها) ساخت. هنگامی که کنترل دقیق ولتاژ و کارایی مهم نیست، این طراحی ممکن است خوب باشد. در صورت نیاز به خروجی ولتاژ بالاتر، ممکن است از دیود زنر یا سری دیودهای زنر استفاده شود. تنظیم کننده های دیود زنر از ولتاژ معکوس ثابت دیود زنر استفاده می کنند که می تواند بسیار زیاد باشد.

تنظیم کننده های ولتاژ فیدبک با مقایسه ولتاژ خروجی واقعی با برخی از ولتاژهای مرجع ثابت عمل می کنند. هر اختلافی تقویت می شود و برای کنترل عنصر تنظیم به گونه ای استفاده می شود که خطای ولتاژ کاهش یابد. این یک حلقه کنترل بازخورد منفی را تشکیل می دهد. افزایش بهره حلقه باز منجر به افزایش دقت تنظیم اما کاهش ثبات می شود. همچنین بین پایداری و سرعت پاسخ به تغییرات تعادلی وجود خواهد داشت. با این حال، بسیاری از رگولاتورها دارای حفاظت جریان بیش از حد هستند، به طوری که در صورت بالا بودن جریان خروجی، به طور کامل منبع یابی جریان را متوقف می کنند (یا به نوعی جریان را محدود می کنند) و برخی از رگولاتورها نیز ممکن است اگر ولتاژ ورودی خارج از حد معین باشد، خاموش شوند. محدوده (همچنین رجوع کنید به: مدارهای لنگ).
