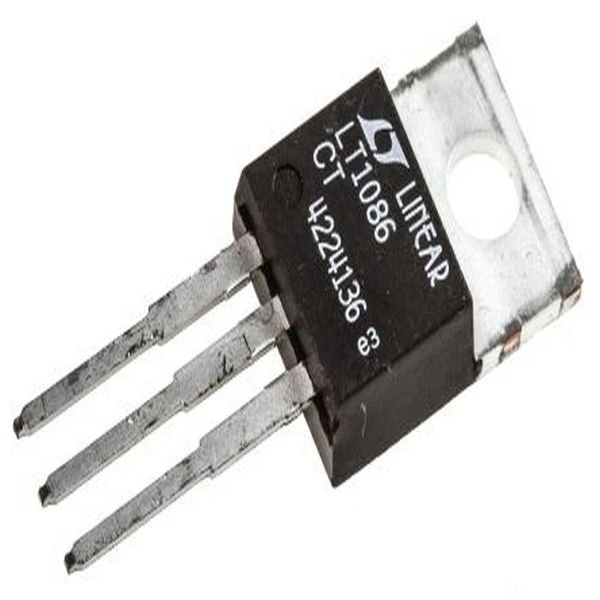

آی سیLT1086CT-ADJ

LT1086CT-ADJ

 1.5A Low Dropout Positive Regulators Adjustable and Fixed adj

LT1086CT-ADJ یک رگولاتور کم خروجی (رگولاتور LDO) یک تنظیم کننده ولتاژ خطی DC است که می تواند ولتاژ خروجی را حتی زمانی که ولتاژ تغذیه بسیار نزدیک به ولتاژ خروجی است تنظیم کند.

مزایای یک رگولاتور Low Dropout نسبت به سایر رگولاتورهای ولتاژ DC به DC عبارتند از: عدم وجود نویز سوئیچینگ (به دلیل اینکه سوئیچینگ انجام نمی شود)، اندازه دستگاه کوچکتر (زیرا نه سلف بزرگ و نه ترانسفورماتور مورد نیاز نیست)، و سادگی طراحی بیشتر (معمولا شامل از یک مرجع، یک تقویت کننده، و یک عنصر عبور). نقطه ضعف آن این است که برخلاف رگولاتورهای سوئیچینگ، رگولاتورهای DC خطی برای تنظیم ولتاژ خروجی باید توان و در نتیجه گرما را در سراسر دستگاه تنظیم کننده تلف کنند.

اجزاء LT1086CT-ADJ:

شماتیک یک تنظیم کننده با افت کم
اجزای اصلی یک FET قدرت و یک تقویت کننده دیفرانسیل (تقویت کننده خطا) هستند.اگر ولتاژ خروجی نسبت به ولتاژ مرجع بیش از حد افزایش یابد، درایو FET برق برای حفظ ولتاژ خروجی ثابت تغییر می کند.

مقررات :

رگولاتورهای کم افت (LDO) به طور مشابه با تمام رگولاتورهای ولتاژ خطی عمل می کنند. تفاوت اصلی بین تنظیم کننده های LDO و غیر LDO توپولوژی شماتیک آنهاست. به جای توپولوژی پیرو امیتر، رگولاتورهای کم خروجی از یک کلکتور باز یا توپولوژی تخلیه باز تشکیل می شوند، جایی که ترانزیستور ممکن است به راحتی با ولتاژهای موجود در رگولاتور به اشباع برسد.

برای مدار داده شده در شکل سمت چپ ، ولتاژ خروجی به صورت زیر داده می شود:

Vout = (1+r1/r2)VREF

اگر از ترانزیستور دوقطبی استفاده شود، برخلاف ترانزیستور اثر میدانی یا JFET، ممکن است توان اضافی قابل توجهی برای کنترل آن از بین برود، در حالی که تنظیم کننده های غیر LDO این توان را از خود افت ولتاژ می گیرند. برای ولتاژهای بالا با اختلاف ورودی-خروجی بسیار کم، تلفات توان قابل توجهی در مدار کنترل وجود خواهد داشت.

از آنجایی که عنصر کنترل توان یک اینورتر است، تقویت کننده معکوس دیگری برای کنترل آن مورد نیاز است که پیچیدگی شماتیک را در مقایسه با تنظیم کننده خطی ساده افزایش می دهد.

FET های قدرت نیز ممکن است هزینه را افزایش دهند.

فیلتر کردن :

رگولاتور ولتاژ Torex XC6206 3.3 V LDO در پکیج SOT23-3
علاوه بر تنظیم ولتاژ، LDO ها می توانند به عنوان فیلتر نیز استفاده شوند. این امر به ویژه هنگامی مفید است که یک سیستم از سوئیچرها استفاده می کند، که موجی را در ولتاژ خروجی ایجاد می کند که در فرکانس سوئیچینگ رخ می دهد. اگر به تنهایی رها شود، این ریپل این پتانسیل را دارد که بر عملکرد نوسانگرها، مبدل های داده، و سیستم های RF که توسط سوئیچر تغذیه می شوند، تأثیر منفی بگذارد. با این حال، هر منبع تغذیه، نه فقط سوئیچرها، می تواند حاوی عناصر AC باشد که ممکن است برای طراحی نامطلوب باشند.
