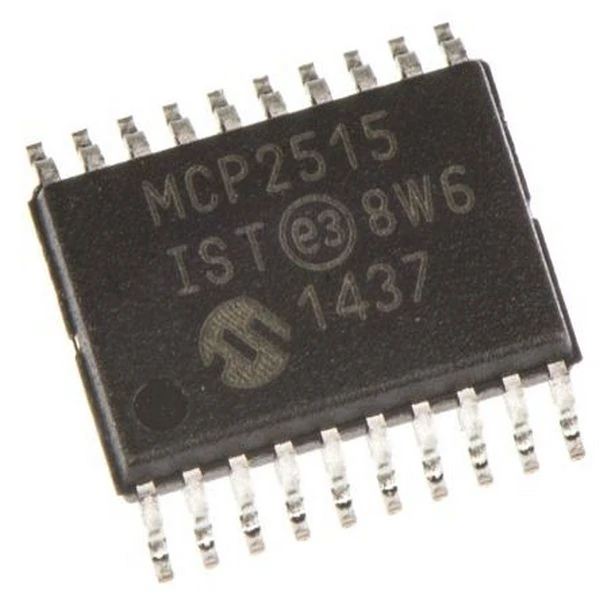

MCP2515-I/SL
۱۲۷,۸۱۱ تومان
Stand-Alone CAN Controller
موجود
MCP2515-I/SL
MCP2515 Stand-Alone CAN Controller with SPI Interface Features
MCP2515-I/SL فناوری میکروچیپ یک دستگاه مستقل است کنترل کننده شبکه منطقه کنترل (CAN) که مشخصات CAN، نسخه 2.0B را پیاده سازی می کند.MCP2515 رابط با میکروکنترلرها (MCU) از طریق یک صنعت رابط استاندارد سریال جانبی (SPI).
ماژول CAN
ماژول CAN تمام عملکردهای دریافت و را انجام می دهد
انتقال پیام در گذرگاه CAN. پیام ها هستند
ابتدا با بارگیری بافر پیام مناسب و رجیسترهای کنترلی ارسال می شود. انتقال توسط
با استفاده از بیت های ثبت کنترل از طریق رابط SPI یا توسط
با استفاده از پین های فعال انتقال وضعیت و خطا می تواند باشد
با مطالعه رجیسترهای مناسب بررسی می شود. هر
پیام شناسایی شده در گذرگاه CAN برای خطا بررسی می شود
و سپس با فیلترهای تعریف شده توسط کاربر برای دیدن مطابقت دارد
اگر باید به یکی از دو بافر دریافت منتقل شود.
امکانات :
CAN V2.0B را با سرعت 1 مگابیت بر ثانیه پیاده‌سازی می‌کند:
– طول 0 تا 8 بایت در قسمت داده
– داده های استاندارد و توسعه یافته و از راه دورقاب ها
دریافت بافر، ماسک و فیلتر:
– دو بافر دریافت با پیام اولویت بندی شده ذخیره سازی
– شش فیلتر 29 بیتی
– دو ماسک 29 بیتی
فیلتر بایت داده در دو بایت اول داده(برای فریم های داده استاندارد اعمال می شود)
سه بافر انتقال با اولویت بندی و ویژگی های لغو
رابط SPI پرسرعت (10 مگاهرتز):– حالت های SPI 0،0 و 1،1
حالت تک شات انتقال پیام را تضمین می کند فقط یک بار تلاش شده است
پین Clock Out با Prescaler قابل برنامه ریزی:– می تواند به عنوان یک منبع ساعت برای دیگر استفاده شود
دستگاه(های) سیگنال شروع قاب (SOF) در دسترس است
نظارت بر سیگنال SOF:
قابل استفاده برای پروتکل های مبتنی بر شکاف زمانی
و/یا تشخیص اتوبوس برای تشخیص اتوبوس اولیه
تنزل
• وقفه پین خروجی با فعال کردن قابل انتخاب
• پین های خروجی کامل بافر قابل تنظیم به صورت:
– وقفه خروجی برای هر بافر دریافت
– خروجی با هدف عمومی
• پین های ورودی درخواست ارسال (RTS) به صورت جداگانه
قابل تنظیم به صورت:
– پین های کنترل برای درخواست انتقال برای هر کدام
بافر انتقال
– ورودی های هدف عمومی
• فناوری کم مصرف CMOS:
– از 2.7V-5.5V کار می کند
– جریان فعال 5 میلی آمپر (معمولی)
– جریان آماده به کار 1 μA (معمولی) (حالت خواب)
• پشتیبانی از محدوده دما:
– صنعتی (I): -40 درجه سانتی گراد تا +85 درجه سانتی گراد
– تمدید شده (E): -40 درجه سانتی گراد تا +125 درجه سانتی گراد
