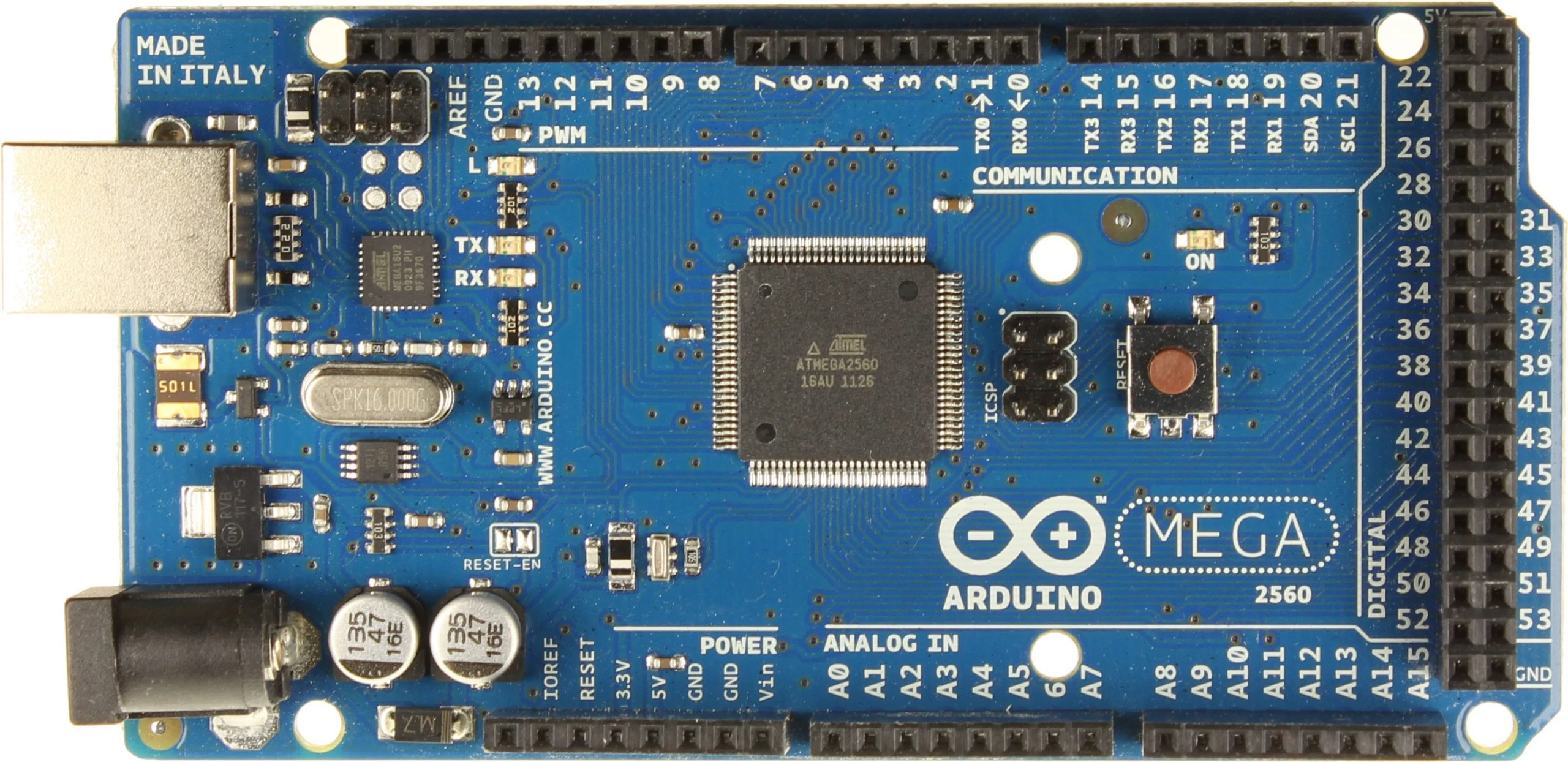

برد آردوینو MEGA2560 R3

از جمله امکانات این بورد می توان به وجود کریستال خارجی، 4پورتuart، کلید ریست، 15کانالpwm و… اشاره کرد.

برد آردوینو Mega2560 یک برد میکروکنترلر بر پایه ATmega2560 می باشد. این برد مجموعاً 54 پین ورودی/خروجی دیجیتال (که 15 تای آن می تواند به عنوان خروجی PWM استفاده گردد)، 16 ورودی آنالوگ، 4 پورت UART (پورت های سریال سخت افزاری)، یک نوسان ساز کریستال MHz 16، یک پورت USB، یک پاورجک، یکICSP Header و یک دکمه ریست دارد. برد Mega 2560 شامل کلیه امکانات مورد نیاز جهت بکارگیری میکروکنترلر موجود برروی برد می باشد. برای شروع، تنها با یک کـابل USB، به سادگی برد را به کامپیوتـرتان وصل کنید، و یا آن را با یـک آداپـتور AC-to-DC و یا باتری راه اندازی نمایید.جهت مشاهده مشخصات برد MEGA در سایت رسمی به این لینک مراجعه نمایید.

هشدار : حداکثر ولتاژ ورودی بردهای آردوینو غیر اورجینال 9 ولت می باشد در صورت اعمال ولتاژ 12 ولت ( با وجود ثبت در دیتاشیت ) برد دچار آسیب می گردد.

از آردوینو مگا 2560 خود بر روی IDE دسکتاپ آردوینو استفاده کنید

اگر میخواهید برنامه Arduino Mega 2560 خود را بدون نیاز به نصب Arduino Desktop IDE نصب کنید،

آردوینو مگا 2560 خود را وصل کنید
برد مگا 2560 خود را با کابل USB A B وصل کنید گاهی اوقات این کابل کابل USB چاپگر نامیده می شود

اتصال USB با کامپیوتر ضروری است برای برنامه ریزی هیئت مدیره و نه فقط برای روشن کردن آن. Mega2560 به طور خودکار از USB یا یک منبع تغذیه خارجی قدرت می گیرد. با استفاده از کابل USB، صفحه را به کامپیوتر خود وصل کنید. چراغ سبز (برچسب PWR) باید ادامه یابد.
