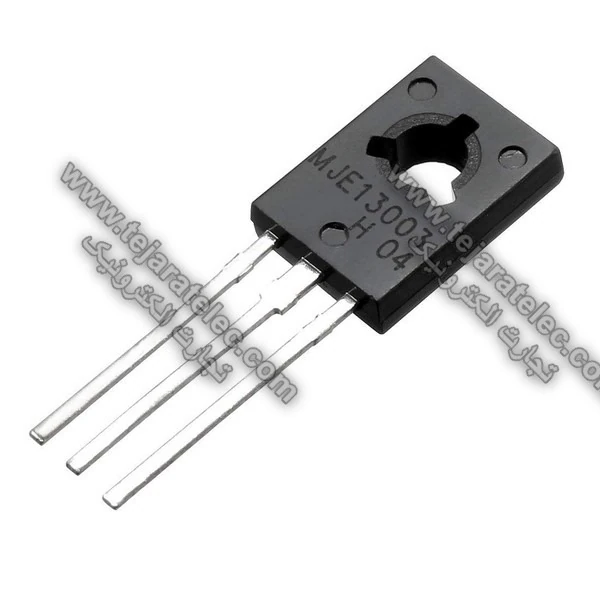

ترانزیستورMJE13003

MJE13003

 ترانزیستور یک وسیله نیمه هادی است که برای تقویت یا سوئیچ کردن سیگنال های الکتریکی و قدرت استفاده می شود.ترانزیستورها خاص هستند زیرا به شما این امکان را می دهند که میزان جریان عبوری از مدار را کنترل کنید. این را می توان با کنترل ولتاژ دو سر ترانزیستور به دست آورد.

ترانزیستور MJE13003 نیمه هادی است که سیگنال ضعیفی را از مداری با مقاومت کم به مدار مقاومت بالا منتقل می کند. به عبارت ساده، منظور این است که سیگنال های الکتریکی مانند ولتاژ یا جریان را تنظیم و تقویت می کند. و به دو نوع NPN و PNP  تقسیم میشود.

متداول ترین پیکربندی ترانزیستور مورد استفاده ترانزیستور NPN است. همچنین یاد گرفتیم که اتصالات ترانزیستور دوقطبی را می  توان به یکی از سه روش مختلف بایاس کرد – بیس مشترک، امیتر مشترک و کلکتور مشترک.

ترانزیستور MJE13003 از نوع NPN است ترانزیستور NPN دستگاه های سه ترمینالی و سه لایه هستند که می توانند به عنوان تقویت کننده یا سوئیچ الکترونیکی عمل کنند.ساختار و ولتاژ ترمینال برای یک ترانزیستور NPN به این صورت است : ولتاژ بین پایه و امیتر (VBE)، در پایه مثبت و در امیتر منفی است، زیرا برای ترانزیستور NPN، ترمینال پایه همیشه نسبت به امیتر مثبت است. همچنین ولتاژ تغذیه کلکتور نسبت به امیتر (VCE) مثبت است. بنابراین برای یک ترانزیستور NPN دوقطبی برای هدایت کلکتور همیشه نسبت به پایه و امیتر مثبت تر است.

دیتاشیت این ترانزیستور در این لینک
