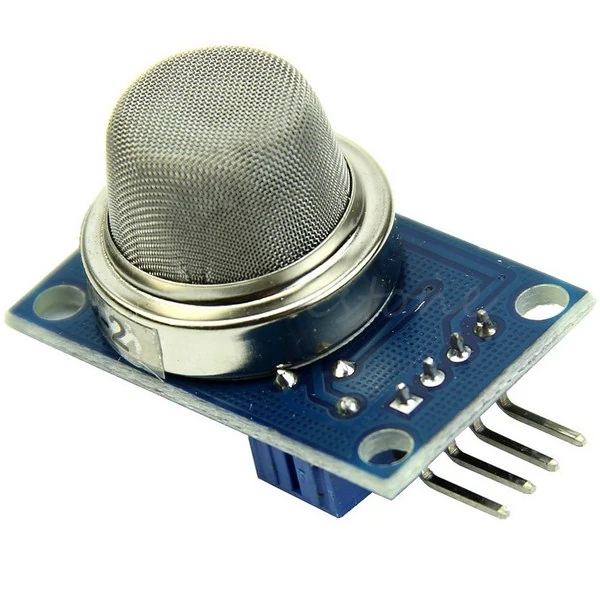

سنسور گاز MQ2

سنسور گاز آنالوگ – MQ2 در تجهیزات تشخیص گاز نشت گاز در بازار مصرف کننده و صنعت استفاده می شود، این سنسور برای تشخیص LPG، من-بوتان، پروپان، متان، الکل، هیدروژن، دود استفاده می شود. دارای حساسیت بالا و زمان پاسخ سریع . و حساسیت را می توان با پتانسیومتر تنظیم کرد.

تراشه اصلی: سنسور گاز LM393، ZYMQ – 2
ولتاژ کار: DC 5 V
عالی برای تشخیص نشت گاز خانگی یا کارخانه
برای تشخیص استفاده کنید: گازهای قابل احتراق مانند LPG، بوتان، متان، الکل، پروپان، هیدروژن، دود و غیره

موارد مصرف سنسور گاز MQ-2 کجاست؟
سنسور گاز MQ-2 می تواند گازهایی مانند گاز طبیعی، الکل، پروپان، هیدروژن، CO و حتی متان را تشخیص دهد یا اندازه گیری کند. نسخه ماژول این سنسور دارای یک پین دیجیتال است که باعث می شود این سنسور حتی بدون یک میکروکنترلر عمل کند و هنگامی که شما فقط در تلاش برای شناسایی یک گاز خاص هستید، مفید است. هنگامی که برای اندازه گیری گاز در ppm استفاده می شود، پین آنالوگ استفاده می شود، پین آنالوگ نیز TTL رانده شده و بر روی 5V کار می کند و از این رو می توان با رایج ترین میکروکنترلرها استفاده کرد.

بنابراین اگر شما به دنبال یک حسگر برای تشخیص یا اندازه گیری گازها مانند LPG، الکل، پروپان، هیدروژن، CO و حتی متان با یا بدون میکروکنترلر هستید، این سنسور ممکن است برای شما مناسب باشد.

نحوه استفاده از سنسورهای MQ-2 برای تشخیص گاز:
با استفاده از سنسور MQ، یک گاز را بسیار آسان می کند. شما می توانید از پین دیجیتال یا پین آنالوگ برای انجام این کار استفاده کنید. به سادگی ماژول را با 5 ولت بگنجانیم و باید LED LED را در این ماژول ببندید و هنگامی که هیچ گازی ندیده اید LED خروجی آن خاموش می شود، یعنی پین خروجی دیجیتال 0V خواهد بود. به یاد داشته باشید قبل از اینکه بتوانید با آن کار کنید، این سنسورها باید برای زمان پیش گرمایش (ذکر شده در ویژگی های بالا) نگه داشته شوند. در حال حاضر، حسگر را به گازی که می خواهید تشخیص دهید، معرفی کنید و باید LED خروجی را با پین دیجیتال بالا ببرید، اگر از پتانسیومتر استفاده نکنید تا خروجی بالا برود. در حال حاضر هر بار که سنسور خود را به این گاز در این غلظت خاص معرفی می شود، پین دیجیتال بالا خواهد رفت (5V) دیگر باقی خواهد ماند کم (0V).

شما همچنین می توانید پین آنالوگ را برای رسیدن به همان کار استفاده کنید. مقادیر آنالوگ (0-5V) را با استفاده از یک میکروکنترلر بخوانید، این مقدار به طور مستقیم با غلظت گاز که حسگر تشخیص داده است، متناسب خواهد بود. شما می توانید با این مقادیر آزمایش کنید و ببینید که چگونه سنسور به غلظت های مختلف گاز واکنش نشان می دهد و برنامه خود را بر این اساس توسعه می دهد.
