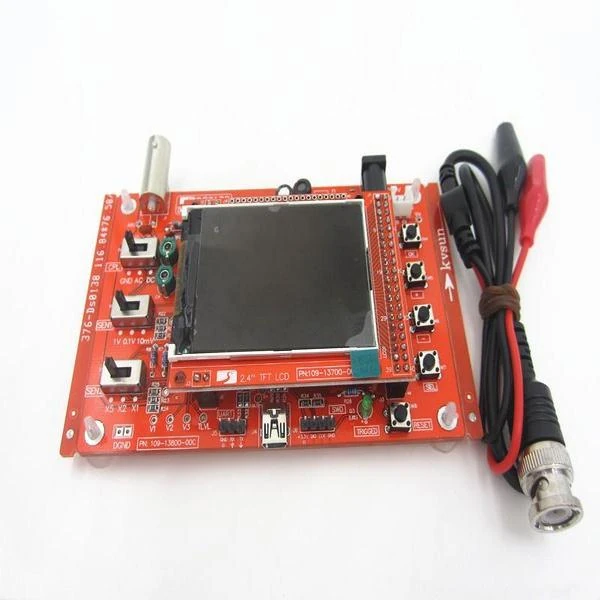

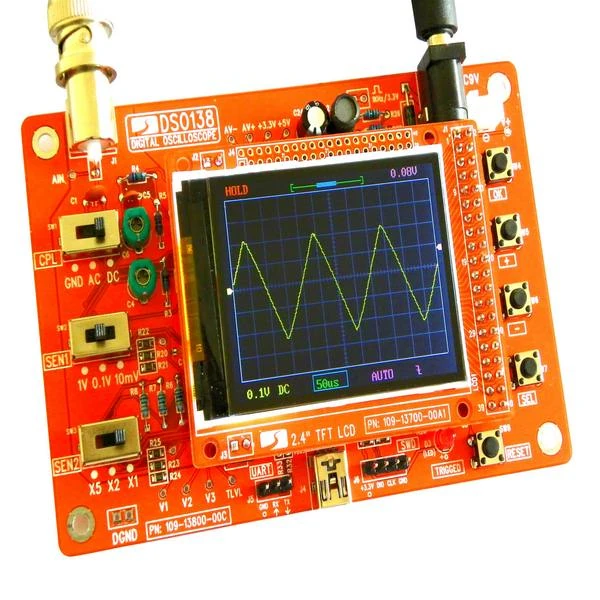

اسیلوسکوپ DS0138

DSO138 به عنوان یک کیت اسیلوسکوپ آموزشی طراحی شده است. این شامل تنها توابع اسیلوسکوپ اصلی بدون ویژگی های فانتزی است. سادگی در ساختار و راحتی در مونتاژ / عملیات، از اهداف اصلی طراحی است. برای این منظور DSO138 عمدتا از طریق سوراخ ها استفاده می کند. قلب DSO138 یک پردازنده Cortex-M3 ARM (STM32F103C8) از ST است. از 2.4 اینچ TFT LCD (320 X 240 dotmatrix، 262K رنگ) به عنوان عنصر نمایشگر آن استفاده می کند و شکل های واضح و روشن را نشان می دهد. دستورالعمل های دقیق مونتاژ همراه با راهنمای عیب یابی و Schematic ارائه شده است. کدهای منبع نیز در دسترس هستند تا کاربر بتواند ویژگی های خود را اضافه کند.

 open source DSO138  است واین امکان را برای کاربران فراهم می کند تا ویژگی های مختلف و یا توسعه برنامه های جدید بر روی سخت افزار را فراهم کنند.

منبع تغذیه DC 9V برای اجرای DSO138 مورد نیاز است. منبع تغذیه در کیت گنجانده نشده است.

مشخصات

عمودی
تعداد کانال: 1
پهنای باند آنالوگ: 0 تا 200 کیلوهرتز
حساسیت: 10mV / Div – 5V / Div
خطای حساسیت: <5٪
رزولوشن: 12 بیتی
امپدانس ورودی: 1M اهم
حداکثر ولتاژ ورودی: 50 ولت
اتصال: DC، AC، GND
افقی
حداکثر سرعت نمونه گیری در زمان واقعی: 1Msps
مدت زمان: 10us / div – 500s / div
طول ضبط: 1024
ماشه
حالت ترید: خودکار، عادی، تک
انواع تریگر: لبه افزایش / سقوط
موقعیت تریگر: 1/2 اندازه بافر ثابت شده است
نمایش دادن
تبلت 2.4 اینچی با وضوح 320 × 240
منبع تغذیه
9V DC (8 – 12V قابل قبول)
جریان عرضه: 120mA
