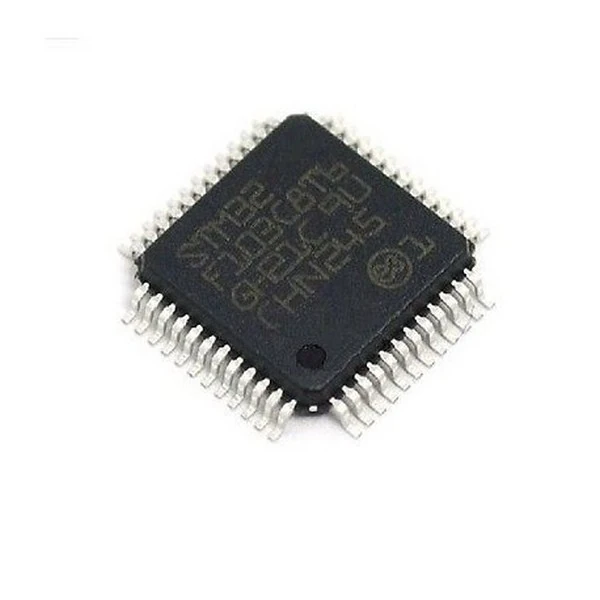

میکروکنترلرSTM32F103C8T6

STM32F103C8T6 Cortex-M3 32 بیتی RISC هسته 72 مگاهرتز میکروکنترلر پکیج LQFP48

خانواده Performance Line STM32F103C8T6 با عملکرد بالا از ARM®Cortex®-M3 32 بیتی RISC با عملکرد بالا در فرکانس 72 مگاهرتز، حافظه های دارای حافظه با سرعت بالا (حافظه فلش تا 128 کیلوبایت و SRAM تا 20 کیلوبایت) ، و طیف گسترده ای از I / O افزایش یافته و لوازم جانبی متصل به دو اتوبوس APB. همه دستگاه ها دارای دو ADC 12 بیتی، سه تایمر عمومی 16 بیتی به همراه یک تایمر PWM، و همچنین رابط های استاندارد و پیشرفته ارتباطات هستند: تا دو I2C و SPI، سه USART، USB و CAN.

این دستگاه ها از منبع تغذیه 2.0 تا 3.6 ولت بهره می برند. آنها در هر دو محدوده دما -40 تا +85 درجه سانتیگراد و در محدوده دما -40 تا +105 درجه سانتی گراد در دسترس هستند. مجموعه ای جامع از حالت صرفه جویی در مصرف انرژی اجازه می دهد تا برنامه های کم مصرف را طراحی نماییم.

خانواده خط عملکرد متوسط ​​STM32F103xxxx شامل میکروکنترلهایی در شش نوع مختلف بسته است: از 36 پین تا 100 پین. بسته به دستگاه انتخاب شده، مجموعه های مختلف لوازم جانبی شامل می شود، توضیح زیر یک مرور کلی از طیف کاملی از لوازم جانبی ارائه شده در این خانواده ارائه می دهد.

این ویژگی ها  خانواده میکروکنترلر سطح متوسط ​​عملکرد STM32F103xx را برای طیف گسترده ای از برنامه های کاربردی مانند درایوهای موتور، کنترل برنامه، تجهیزات پزشکی و دستی، لوازم جانبی کامپیوتر و رایانه، سیستم عامل جیپیاس، برنامه های کاربردی صنعتی، PLC ها، مبدل ها، چاپگرها، اسکنرها مناسب است. ، سیستم های هشدار، دوربین های ویدئویی و سیستم های تهویه مطبوع.

ویژگی های کلیدی

ARM® 32 بیت Cortex®-M3 پردازنده مرکزی
حداکثر فرکانس 72 مگاهرتز، عملکرد 1.25 DMIPS / مگاهرتز (Dhrystone 2.1) در دسترسی 0 حافظه حالت انتظار است
تقسیم یک چرخه و تقسیم سخت افزار
خاطرات
64 یا 128 کیبیت حافظه فلش
20 سی سی SRAM
ساعت، تنظیم مجدد و مدیریت عرضه
عرضه 2.0 تا 3.6 V و I / Os
POR، PDR، و آشکارساز ولتاژ قابل برنامه ریزی (PVD)
نوسانگر کریستالی 4 تا 16 مگاهرتز
داخلی 8 مگاهرتزی کارخانه RC مستطیل
داخلی 40KHz RC
PLL برای ساعت پردازنده
نوسانگر 32 کیلوهرتز برای RTC با کالیبراسیون
کم قدرت
خواب، توقف و حالت آماده به کار
عرضه VBAT برای ثبت RTC و پشتیبان
2 x 12 بیتی، مبدل های A / D 1 مگاپیکسل (تا 16 کانال)
محدوده تبدیل: 0 تا 3.6 وات
دو نمونه و قابلیت نگهداری
حسگر دما
DMA
کنترل کننده 7 کاناله DMA
لوازم جانبی پشتیبانی: تایمر، ADC، SPI، I2 Cs و USART
تا 80 پورت I / O سریع
26/37/51/80 I / Os، همه قابل برازش بر روی 16 بردار وقفه خارجی و تقریبا تمام 5 V-tolerant
حالت اشکال زدایی
اشکال زدایی سریال (SWD) و JTAG
7 تایمر
سه تایمر 16 بیتی، هر کدام با حداکثر 4 IC / OC / PWM یا شمارنده پالس و ورودی کدبند quadrature (incremental)
تایمر PWM کنترل 16 بیتی با زمان تولید و توقف اضطراری
2 تایمر ساعت نگهبان (مستقل و پنجره)
تایمر SysTick 24 بیتی downcounter
تا 9 رابط ارتباطی
تا 2 x I2 C رابط (SMBus / PMBus)
تا 3 USART (رابط کاربری ISO 7816، LIN، قابلیت IrDA، کنترل مودم)
حداکثر 2 SPI (18 مگابیت / ثانیه)
رابط CAN (2.0B فعال)
رابط USB 2.0 با سرعت کامل
واحد محاسبه CRC، شناسه 96 بیتی منحصر به فرد
