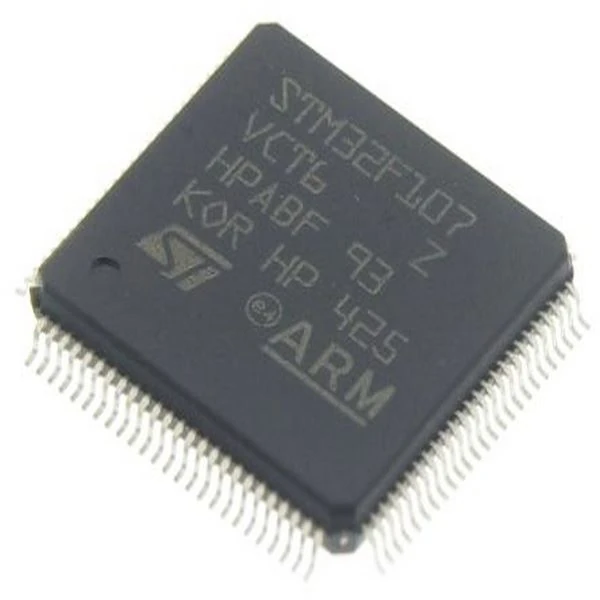

میکروکنترلرSTM32F107VCT6

توضیحات

میکروکنترلرSTM32F107VCT6

توضیحات:

خانواده خطوط اتصال STM32F105xx و STM32F107xx دارای هسته RISC 32 بیتی ARM® Cortex®-M3 با کارایی بالا است که با فرکانس 72 مگاهرتز کار می کند، حافظه های تعبیه شده با سرعت بالا (حافظه فلش تا 256 کیلوبایت و 4 کیلوبایت SRAM)، و 6. طیف گسترده ای از I/Oهای پیشرفته و تجهیزات جانبی متصل به دو گذرگاه APB. همه دستگاه ها دو ADC 12 بیتی، چهار تایمر 16 بیتی همه منظوره به علاوه یک تایمر PWM را نیز ارائه می دهند. به عنوان رابط های ارتباطی استاندارد و پیشرفته: حداکثر دو I2C، سه SPI، دو I2S، پنج USART، یک USB OTG FS و دو قوطی. اترنت در STM32F107xx موجود است.

خانواده خطوط اتصال STM32F105xx و STM32F107xx در محدوده -40 تا محدوده دمایی +105 درجه سانتیگراد، از منبع تغذیه 2.0 تا 3.6 ولت. مجموعه ای جامع از حالت صرفه جویی در مصرف انرژی امکان طراحی برنامه های کم مصرف را فراهم می کند.

خانواده خطوط اتصال STM32F105xx و STM32F107xx دستگاه‌های سه‌گانه را ارائه می‌کنند.
انواع بسته بندی: از 64 پین تا 100 پین. بسته به دستگاه انتخاب شده، مجموعه های مختلفی از تجهیزات جانبی گنجانده شده است، توضیحات زیر نمای کلی از آن را نشان می دهد طیف کاملی از لوازم جانبی پیشنهاد شده در این خانواده.

این ویژگی ها باعث می شود که خط اتصال STM32F105xx و STM32F107xx خانواده میکروکنترلر مناسب برای طیف وسیعی از کاربردها مانند درایوهای موتور و کنترل کاربرد، تجهیزات پزشکی و دستی، کاربردهای صنعتی، PLC ها، اینورترها، پرینترها و اسکنرها، سیستم های دزدگیر، اینترکام تصویری، HVAC و صدای خانه تجهیزات.

هسته ARM Cortex-M3 با فلش و SRAM تعبیه شده:

پردازنده ARM Cortex-M3 آخرین نسل از پردازنده های ARM برای تعبیه شده است سیستم ها این برای ارائه یک پلتفرم کم هزینه که نیازهای MCU را برآورده می کند، توسعه یافته است اجرا، با کاهش تعداد پین و مصرف کم انرژی، در حین تحویل عملکرد محاسباتی فوق العاده و پاسخ سیستم پیشرفته به وقفه ها.

پردازنده RISC 32 بیتی ARM Cortex-M3 دارای راندمان کد استثنایی است که ارائه می کند. عملکرد بالای مورد انتظار از یک هسته ARM در اندازه حافظه معمولاً مرتبط است با دستگاه های 8 و 16 بیتی.
با هسته ARM تعبیه شده، خانواده خط اتصال STM32F105xx و STM32F107xx سازگار با تمام ابزارها و نرم افزارهای ARM. شکل 1 بلوک دیاگرام کلی خانواده دستگاه را نشان می دهد.
