شیلد پخش فایل های صوتی

 دیتا شیت : vs1053 datasheet

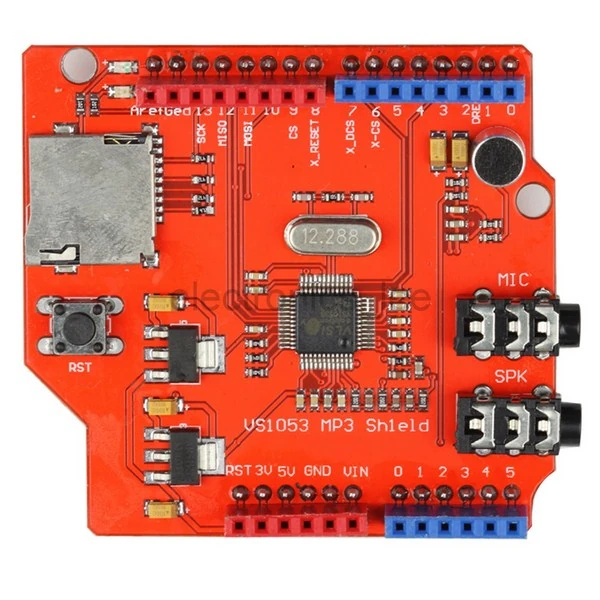

بردVS1053بر  اساس   VLSI طراحی شده است. با استفاده از اینبرد شما می توانید در arduino UNO / MEGA خود را به طور مستقیم   بدون نیاز به اتصال با jumpers موسیقی خود را پخش کنید ،  برای پخش موسیقی در مقایسه با هیئت مدیره mp3 شکستن آسان تر می شود. VS1053 یک پردازنده متنوع MP3 کدک است که قادر به رمزگشایی انواع فرمت های موسیقی، از جمله Ogg Vorbis / MP3 / AAC / WMA / MIDI صوتی است. برای بهترین تجربه گوش دادن به هدفون، VS1053 شامل پردازش مکانی EarSpeaker است که با دقت شبیه سازی می کند که چگونه یک اتاق با بلندگوهای استریو صدا می کند. علاوه بر توانایی رمزگشایی تمامی فرمت های اصلی، VS1053 قادر به ضبط فایل Ogg Vobis می باشد.
با استفاده از اسلات کارت TF در طرف دیگر برد، می توانید فایل های mp3 از کارت TF با استفاده از این شکست را پخش کنید. به راحتی آن را در پروژه خود رها کنید یا یک پخش کننده mp3 با استفاده از Arduino یا میکروکنترلر دیگر خود بسازید. ویژگی ها می تواند انواع مختلفی از فرمت های موسیقی، پشتیبانی از OGG رمزگذاری زمان واقعی ضبط رابط کاربری SPI، خطوط سیگنال کنترل هدایت خروجی هدفون و خروجی استریو یک میکروفون برای ضبط یک رابط ورودی line_in نشانگر قدرت 3.3V و 2.8V تراشه LDO AMS-1117 در هیئت مدیره، تا 800 میلی آمپر جریان برق تک عرضه: +5 VDC 12.288 Mhz کریستال TF سبد اسلات.

امکانات:
می تواند انواع فرمت های موسیقی، پشتیبانی از OGG رمزگذاری در زمان واقعی ضبط
رابط کاربری SPI، خطوط سیگنال کنترل خارج می شوند
هدفون و خروجی استریو
یک میکروفون برای ضبط
رابط ورودی line_in
شاخص توان
3.3V و 2.8V تراشه LDO AMS-1117 در هیئت مدیره، تا جریان 800mA فراهم می کند
منبع تغذیه تک: 5 VDC
12.288 مگا بایت بلوری
اسلات کارت TF

رمزگشایی فرمت ها:
اوگ ووربیس
MP3 = MPEG 1 و 2 لایه صوتی III (CBR + VBR + ABR)
MP1 و MP2 = MPEG 1 و 2 لایه های صوتی I & II اختیاری است
MPEG4 / 2 AAC-LC (+ PNS)، HE-AAC v2 (سطح 3) (SBR + PS)
WMA4.0 / 4.1 / 7/8/9 تمام پروفایل ها (5-384 کیلوبیت بر ثانیه)
FLAC بدون صدا با پلاگین نرم افزاری (تا 24 بیت، 48 کیلوهرتز)
WAV (PCM + IMA ADPCM)
فرمت عمومی MIDI 1 / SP-MIDI 0

رمزهای فرمت از میکروفون / خط
Ogg Vorbis با پلاگین نرم افزاری
IMA ADPCM
16 بیت PCM
