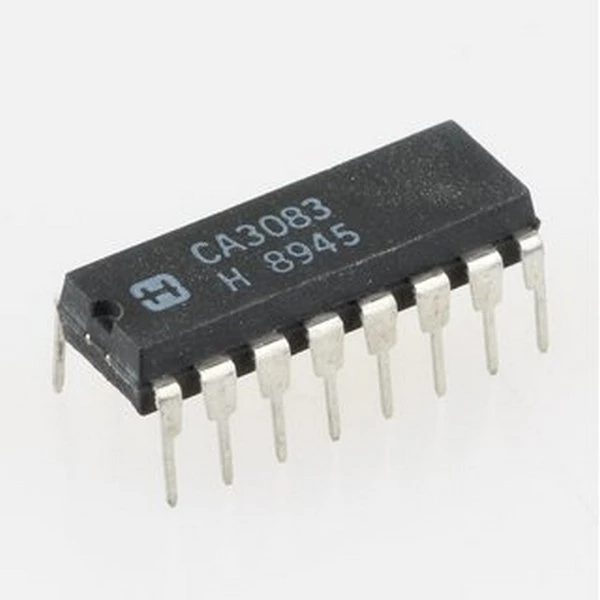

CA3083 اورجینال

CA3083 اورجینال

General Purpose High Current NPN Transistor Array

آرایه های ترانزیستور از دو یا چند ترانزیستور روی یک بستر مشترک تشکیل شده اند. برخلاف مدارهای بسیار مجتمع تر، ترانزیستورها را می توان به صورت جداگانه مانند ترانزیستورهای گسسته استفاده کرد. یعنی ترانزیستورهای آرایه برای اجرای یک تابع خاص به یکدیگر متصل نیستند. آرایه های ترانزیستور می توانند از ترانزیستورهای پیوند دوقطبی یا ترانزیستورهای اثر میدانی تشکیل شوند. سه انگیزه اصلی برای ترکیب چندین ترانزیستور در یک تراشه و در یک بسته وجود دارد.

پارامترهای تطبیق و رانش حرارتی برای مدارهای آنالوگ مختلف مانند تقویت‌کننده‌های دیفرانسیل، آینه‌های جریان و تقویت‌کننده‌های لگ بسیار مهم هستند.

 اغلب ترانزیستورها در اینجا جفت دارلینگتون با یک امیتر مشترک و دیودهای فلایبک هستند، به عنوان مثال. ULN2003A. در حالی که این تعریف بالا از آرایه ترانزیستوری را تا حدودی گسترش می دهد، این اصطلاح هنوز معمولاً به کار می رود.

یکی از ویژگی‌های آرایه‌های ترانزیستوری این است که بستر اغلب به‌عنوان یک پین جداگانه (با برچسب، بستر، حجیم یا زمین) در دسترس است. هنگام اتصال زیرلایه به منظور حفظ ایزوله بین ترانزیستورها در آرایه دقت لازم است زیرا معمولاً از جداسازی اتصال p-n استفاده می شود. به عنوان مثال، برای آرایه ای از ترانزیستورهای NPN، زیرلایه باید به منفی ترین ولتاژ در مدار متصل شود.

NPN جریان بالا با هدف عمومی
آرایه ترانزیستورCA3083 یک آرایه همه کاره از پنج جریان بالا (به 100 میلی آمپر) ترانزیستورهای NPN روی یک بستر یکپارچه مشترک.
علاوه بر این، دو مورد از این ترانزیستورها (Q1 و Q2) هستند در جریان کم (یعنی 1 میلی آمپر) برای برنامه هایی که در آنها پارامترهای افست از اهمیت ویژه ای برخوردار هستند.
اتصالات مستقل برای هر ترانزیستور به علاوه یک جداگانه ترمینال زیرلایه حداکثر انعطاف پذیری را در مدار می دهد طرح.

امکانات:

• آی سی بالا. . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 میلی آمپر (حداکثر)

• نشستن VCE کم (در 50 میلی آمپر). . . . . . . . . . . . . . . . . . 0.7 ولت (حداکثر)

– VIO (مطابقت VBE). . . . . . . . . . . . . . . . . . . . ± 5 میلی ولت (حداکثر)

– IIO (در 1 میلی آمپر). . . . . . . . . . . . . . . . . . . . . . . . 2.5µA (حداکثر)

• 5 ترانزیستور مستقل به علاوه بستر جداگانه ارتباط
