درایور موتور L9110

توضیحات

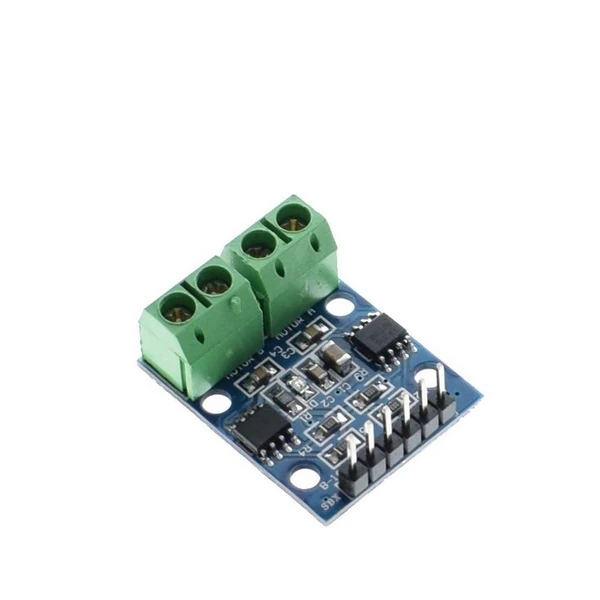

L9110S دو کاناله H-Bridge درایور موتور

این درایور L9110S دو کاناله H-Bridge Motor یک تراشه ی راننده کامپکت است که از ولتاژ 2.5-12V در 800mA جریان مداوم پشتیبانی می کند. این تراشه ها دارای دیودهای گیره خروجی ساخته شده برای حفاظت از الکترونیک حسگر میکروکنترلر شماست. آنها برای پروژه های ربات بسیار کوچک مناسب هستند.

L9110S یا HG7881 یک جایگزین کم هزینه برای راننده موتور L298n، L298، L293d، L293 است.

پیکربندی پین موتور راننده موتور کانال دوگانه:

DESCRIPTION پین
ورودی B-IA موتور B (IA)
B-IB موتور B ورودی B (IB)
GND زمین
ولتاژ عامل VCC 2.5-12V
A-IA موتور ورودی A (IA)
A-IB موتور A ورودی B (IB)
