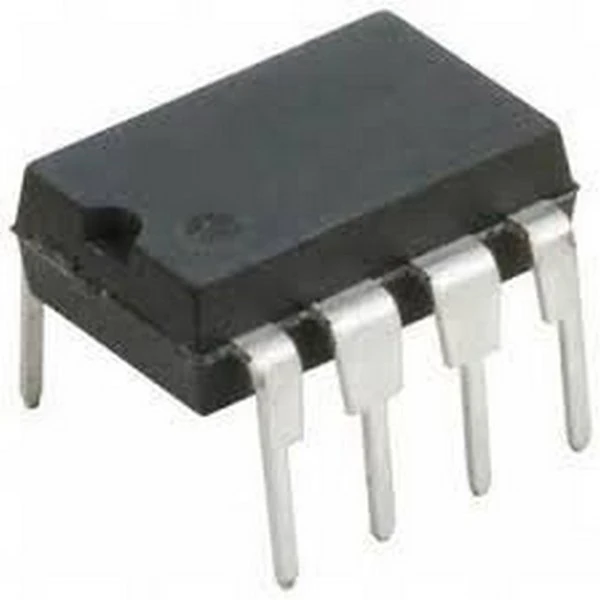

آی سیTL071 اورجینال

چرا JFET کم نویز است؟

در فرکانس‌های پایین، نویز جریان و منابع نویز ولتاژ در JFET‌ها همبستگی ندارند و نویز فعلی به دلیل جریان‌های نشتی گیت، نویز شات خالص است. با افزایش فرکانس، نویز جریان نیز با شروع فرکانس‌های کمتر از 50 کیلوهرتز در برخی از انواع دستگاه‌های با ظرفیت بالا افزایش می‌یابد.

آمپلی فایر عملیاتی (اغلب opamp یا opamp) یک تقویت کننده ولتاژ الکترونیکی با بهره بالا جفت شده DC با ورودی دیفرانسیل و معمولاً یک خروجی تک سر است.در این پیکربندی، یک آپمپ پتانسیل خروجی (نسبت به زمین مدار) تولید می کند که معمولاً 100000 برابر بزرگتر از اختلاف پتانسیل بین پایانه های ورودی آن است.

محبوبیت آپ امپ به عنوان یک بلوک ساختمانی در مدارهای آنالوگ به دلیل تطبیق پذیری آن است. با استفاده از بازخورد منفی، ویژگی های یک مدار آپ امپ، بهره، امپدانس ورودی و خروجی، پهنای باند و غیره توسط اجزای خارجی تعیین می شود و وابستگی کمی به ضرایب دما یا تحمل مهندسی در خود آپ امپ دارد.

آمپرهای عملیاتی امروزه به طور گسترده در دستگاه های الکترونیکی از جمله مجموعه وسیعی از دستگاه های مصرفی، صنعتی و علمی استفاده می شود. بسیاری از آمپلی فایرهای استاندارد آی سی تنها چند سنت قیمت دارند. با این حال، برخی از تقویت کننده های عملیاتی یکپارچه یا ترکیبی با مشخصات عملکردی خاص ممکن است در مقادیر کم بیش از 100 دلار آمریکا قیمت داشته باشند.

TL071 عضوی از  تقویت کننده های عملیاتی ورودی JFET  که برای توان کم طراحی شده اند
برنامه های کاربردی. دارای امپدانس ورودی بالا، جریان بایاس ورودی کم و جریان آفست ورودی کم تکنیک‌های طراحی پیشرفته باعث می‌شود که سرعت بیشتری داشته باشید
نرخ، افزایش محصولات پهنای باند و نوسان خروجی.

تقویت کننده عملیاتی ورودی JFET چیست؟

تقویت کننده عملیاتی ورودی TL071 JFET  دارای ترانزیستورهای JFET با ولتاژ بالا و دوقطبی در یک مدار مجتمع یکپارچه است. این دستگاه دارای نرخ‌های حرکت بالا، جریان‌های بایاس و آفست ورودی کم و ضریب دمای ولتاژ آفست پایین است.

آیا آپ امپ قدرت پایینی دارد؟

دستگاه‌های آنالوگ، اپ‌آمپ‌های کم‌مصرف، مزایای مختلفی را در بسیاری از کاربردها ارائه می‌کنند، مانند طولانی‌کردن عمر باتری، کاهش مدیریت گرمای اتلاف در تجهیزات نهایی، کاهش گرمایش خود برای به حداقل رساندن جابجایی افست ناشی از حرارت، و کاهش مصرف انرژی و هزینه کل سیستم.

3 ویژگی اصلی تقویت کننده های عملیاتی چیست؟

به طور خلاصه، ویژگی های یک آپ امپ ایده آل به شرح زیر است: پهنای باند نامحدود به دلیل بهره ایده آل در داخل آپ امپ. بهره حلقه باز نامتناهی الف. بهره حالت مشترک بینهایت یا صفر.

برای مشاهده دسته بندی ای سی ها اینجا کلیک کنید.

برای مشاهده دیتا شیت TL071 اینجا کلیک کنید.
