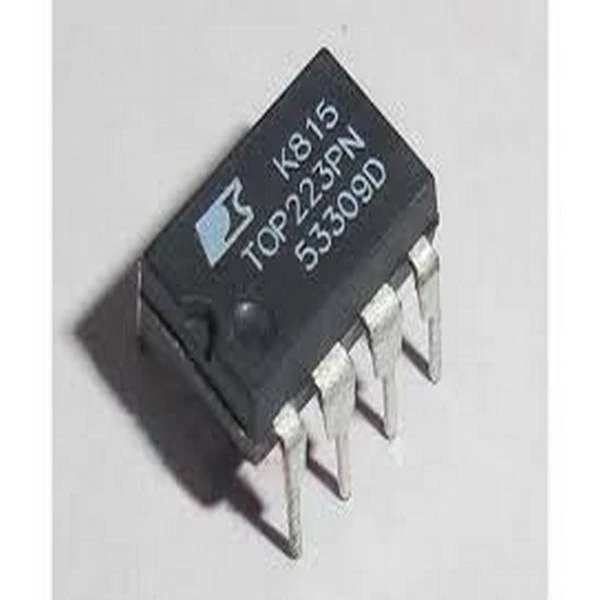

آی سیTOP223PN

سوئیچ PWM سه ترمینال خارج از خط

نکات برجسته محصول
• کمترین هزینه ، کمترین راه حل تعویض تعداد جزء
• رقابت با خطوط بالاتر از ۵ W
• تلفات AC / DC بسیار کم - تا ۹۰٪ راندمان
• ساخته شده در راه اندازی مجدد خودکار و محدود کردن جریان
• قفل کردن خاموش کردن حرارتی برای محافظت از سطح سیستم
• توپولوژی Flyback ، Forward ، Boost یا Buck را پیاده سازی می کند
• با بازخورد اولیه یا اولیه کار می کند
• در حالت هدایت ناپیوسته یا مداوم پایدار است
• زبانه منبع را برای EMI کم وصل کنید
• سادگی مدار و ابزار طراحی باعث کاهش زمان برای علامت گذاری می شوند

شرح
نسل دوم خانواده TOPSwitch ™ -II هزینه بیشتری دارد
مؤثر است و پیشرفتهای مختلفی نسبت به اول ارائه می دهد
خانواده TOPSwitch نسل. خانواده TOPSwitch-II
دامنه توان را از ۱۰۰W به ۱۵۰W برای ۱۰۰/۱۱۵ /
ورودی ۲۳۰ VAC و از ۵۰W تا ۹۰W برای ورودی جهانی ۸۵-۲۶۵ VAC. این مزایای فناوری TOPSwitch را به ارمغان می آورد
برای بسیاری از برنامه های جدید ، به عنوان مثال تلویزیون ، مانیتور ، تقویت کننده های صوتی ،
و غیره بسیاری از پیشرفتهای قابل توجه مدار را کاهش می دهد
حساسیت نسبت به صفحه بورد و گذرا از خط اکنون باعث می شود
طراحی حتی ساده تر گزینه بسته استاندارد ۸L PDIPهزینه های کم مصرف و کاربردهای با راندمان بالا را کاهش می دهد.
قاب سرب داخلی این بسته از شش عدد پین آن استفاده می کند
گرما را از تراشه به طور مستقیم به صفحه منتقل کنید ، از بین بردن
هزینه یک غرق گرما TOPSwitch شامل تمام توابع است
لازم برای یک سیستم کنترل حالت تبدیل شده به یک سه
IC یکپارچه ترمینال: قدرت MOSFET ، کنترلر PWM ، بالا
ولتاژ مدار راه اندازی ، جبران حلقه و مدار حفاظت از خطا
